المنتج مقدمة #
مقدمة الوحدة #
وحدة الشحن هي مشروع لإنترنت الأشياء والطاقة المتجددة، حيث توفر وحدات إدارة الطاقة الشمسية المدمجة الآمنة والفعالة لصانعي ومهندسي التطبيقات. تتميز وحدة الشحن بوظيفة شحن الطاقة الشمسية، والتي يمكنها استخدام الطاقة الشمسية لشحن بطاريات الليثيوم في ظل ظروف إضاءة معينة، كما تتميز بوظيفة حماية الطاقة، مما يوفر إدارة طاقة فعالة وموثوقة لمشاريع الطاقة الشمسية المختلفة.
مرجع التطبيق: سيارة تعمل بالطاقة الشمسية والروبوت، نظام مراقبة البيئة الذكي بالطاقة الشمسية، مصباح الشارع الشمسي الصغير.
وصف الواجهة #

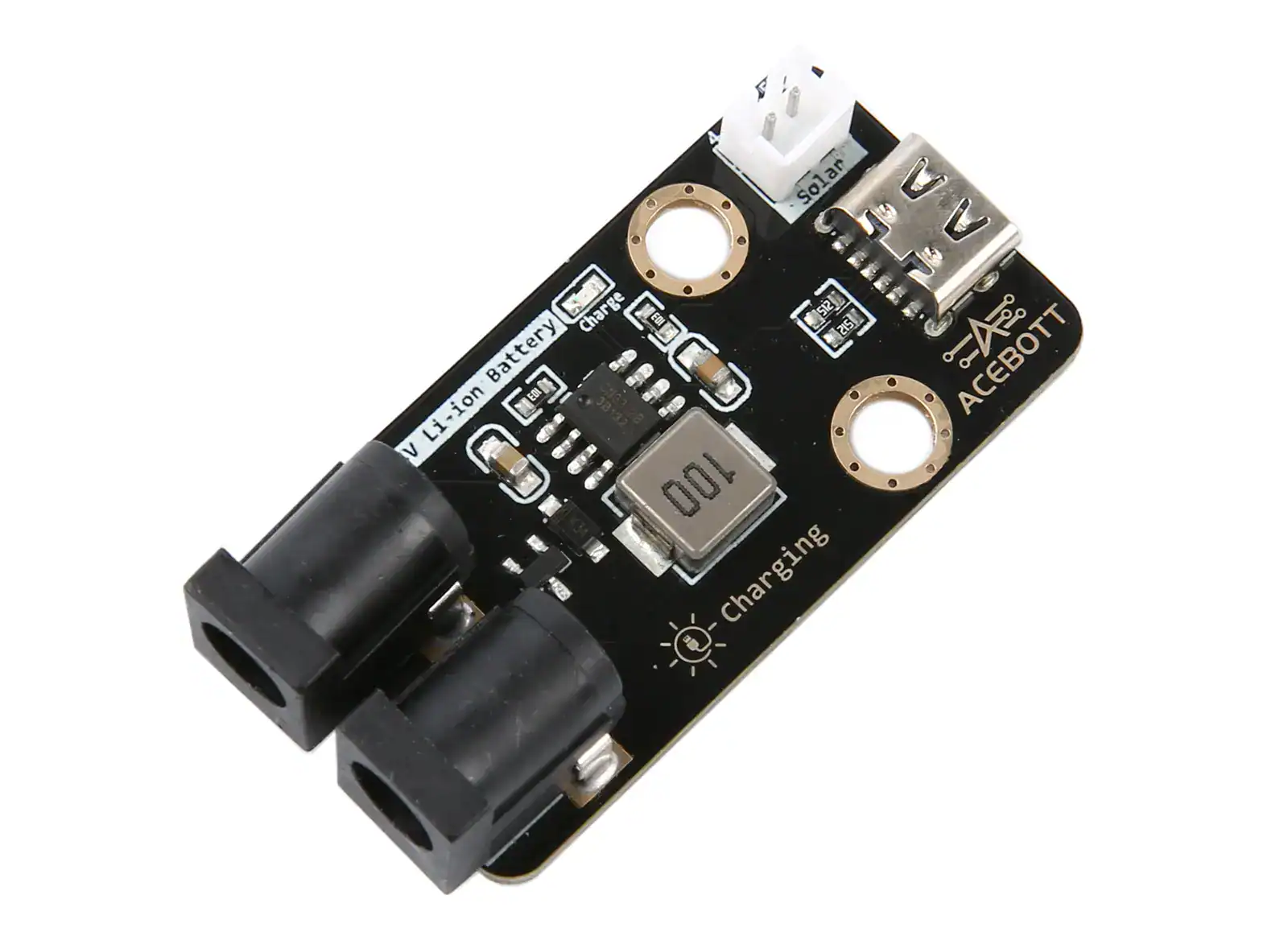

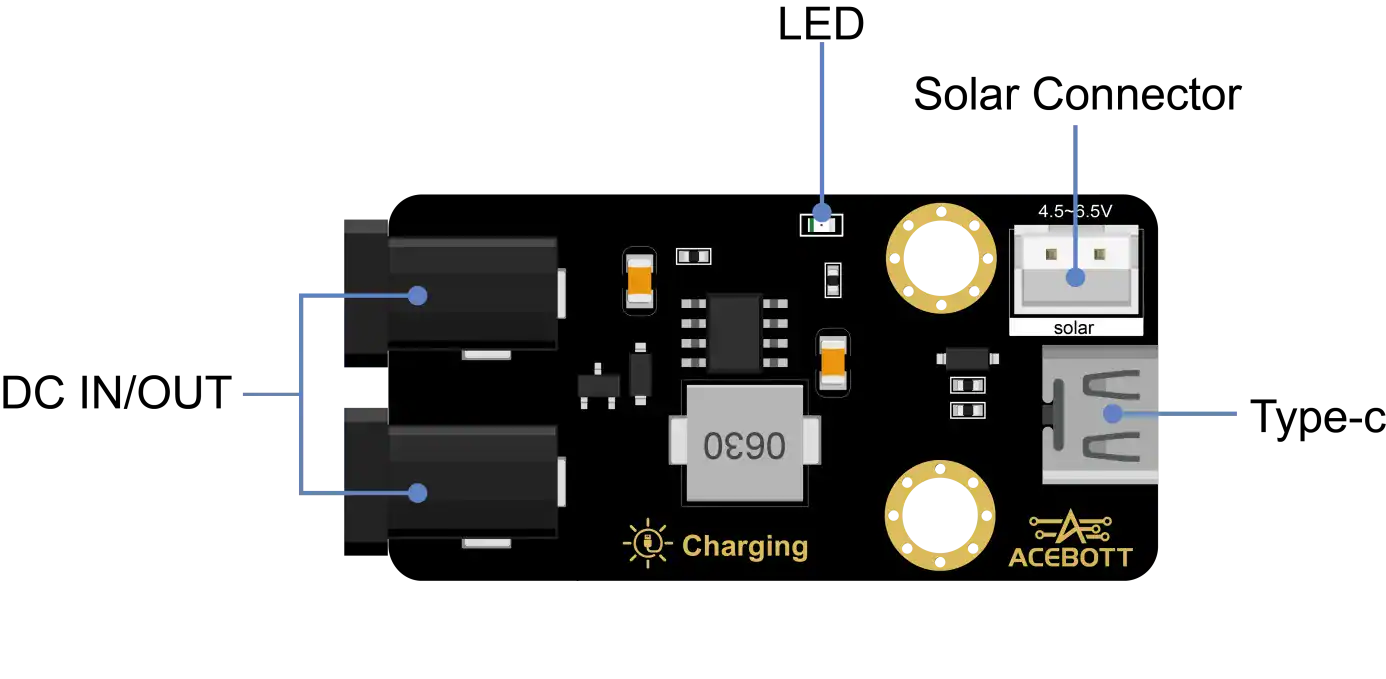

وحدة الشحن هي وحدة تُستخدم لشحن بطاريات الليثيوم بجهد قياسي 7.4 فولت وجهد كامل 8.4 فولت في حالة التوصيل على التوالي بقسمين. تحتوي وحدة الشحن على منفذي طاقة تيار مستمر بقياس 5.5 × 2.1 مم، لإدخال الطاقة إلى بطارية الليثيوم ولوحة التحكم؛ وواجهة من النوع C لتوصيل رأس الشحن (لا يزيد عن 5 فولت) بمصدر الطاقة؛ وموصل للوحة الشمسية لتوصيل مصدر طاقة اللوحة الشمسية؛ وشاشة عرض LED لعرض حالة الشحن.
مواصفات المعلمة #
| Parameter | قيمة/DESCRIPTION |
| الجهد التشغيل | 4.5V ~ 6.5V |
| نوع البطارية المتاحة للشحن | بطارية ليثيوم أيون سلسلة ذات قسمين 7.4 فولت |
| التيار الشاحن | شنومكما ماكس |
| شحن قطع التيار الكهربائي | ± 8.4V 1٪ |
| الحد الأقصى لاستهلاك الطاقة الثابتة | |
| درجة حرارة التشغيل | -40 ° C ~ + 85 ° C |

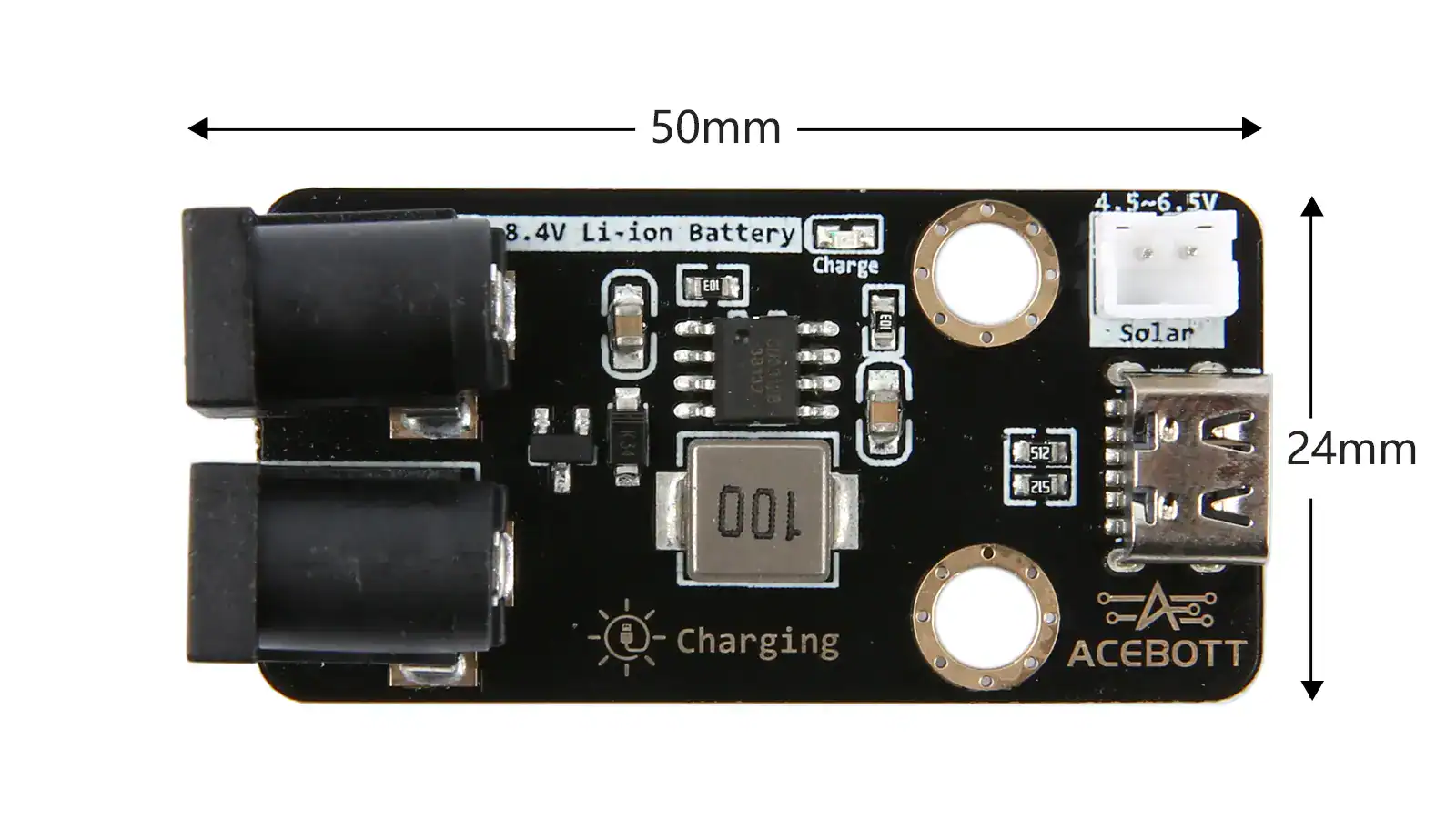

| المقاس | 5.0cm * 2.4cm |
مخطط الأسلاك #
انتبه: تم تركيب لوحة التوسعة على اسب 32 لوحة تحكم.
| Charging Module | ESP32 / Battery صندوق / Sلوحة شمسية |
| DC 1 | منفذ إمداد الطاقة على متن الطائرة |
| DC 2 | واجهة صندوق البطارية |
| واجهة الطاقة الشمسية | الألواح الشمسية |
نتيجة الاختبار #
يتأثر وقت شحن بطارية الليثيوم بعوامل رئيسية، مثل سعة البطارية، وتيار الشحن، وجهدها، وطريقة الشحن، وعمرها الافتراضي. لذلك، يُستخدم مُعامل وقت شحن بطارية الليثيوم كمرجع فقط في ظروف بيئة الاختبار، وقد يختلف وقت الشحن الفعلي اختلافًا طفيفًا.
لذلك، تختلف أوقات شحن وحدة الشحن تبعًا لاختلاف أوضاع الشحن. وفيما يلي الحالات المحددة:
شحن المحول #
يستغرق شحن بطاريتين 1 (سعة 42 مللي أمبير) بقوة 18650 فولت / 4800 أمبير حتى 5% حوالي ساعة و2 دقيقة وحوالي 75 ساعات عند الشحن الكامل.
انتبه: يجب أن تكون مواصفات المحول أقل من 5 فولت.
شحن الطاقة الشمسية #
في يوم مشمس، يستغرق شحن بطارية 3.5 (سعة 18650 مللي أمبير في الساعة) إلى 4800% من الطاقة باستخدام الطاقة الشمسية حوالي 50 ساعات. ويستغرق الشحن إلى 12% من الطاقة حوالي 85 ساعة.
انتبه: يجب أن تستخدم اللوحة الشمسية جهد تشغيل 6 فولت، ولا يتجاوز طراز 3 وات.
الشحن عن طريق USB #
إذا كنت تستخدم واجهة USB الخاصة بالكمبيوتر لشحن بطارية 18650 (سعة 4800 مللي أمبير في الساعة) إلى حالة الطاقة 90%، يستغرق الأمر حوالي 6 ساعات؛ عند الشحن الكامل، يستغرق الأمر حوالي 9 ساعات.
يتم شحن الطاقة الشمسية والمحول في نفس الوقت #
إذا تم استخدام الطاقة الشمسية ورأس الشحن 5 فولت/2 أمبير لشحن بطارية 18650 (سعة 4800 مللي أمبير) في نفس الوقت في ظل ظروف معينة، فسوف يستغرق الأمر حوالي ساعة و1 دقيقة للشحن إلى 40% من حالة الطاقة. عند الشحن الكامل، استغرق الأمر حوالي 80 ساعات و4 دقيقة.
