المنتج مقدمة #
مستشعر الضوء هو جهاز استشعار يستخدم للكشف عن شدة الضوء، والذي يستخدم لقياس خصائص الضوء في مشاهد مختلفة.
مستشعر الضوء هو استخدام مقاومة حساسة للضوء تتغير مع تغير خصائص شدة الضوء. عند تسليط الضوء على المقاومة الحساسة للضوء، تنخفض قيمتها؛ ومع ذلك، في ظروف الإضاءة المنخفضة أو المظلمة، تزداد قيمتها. بقياس تغير قيمة المقاومة، يمكن تحديد شدة الضوء.
مرجع التطبيق: التحكم في الإضاءة، والمفتاح الكهروضوئي، وتتبع الطاقة الشمسية وغيرها من المشاهد التي تحتاج إلى استشعار الضوء.
مواصفات المعلمة #
| Parameters | بعد التخفيض/الوصف |
| الجهد التشغيل | 3.3V ~ 5V |
| درجة حرارة التشغيل | -10 ° C ~ + 50 ° C |
| إشارة الخرج | الإشارات التناظرية |
| المقاس | 3.16cm * 2.38cm |

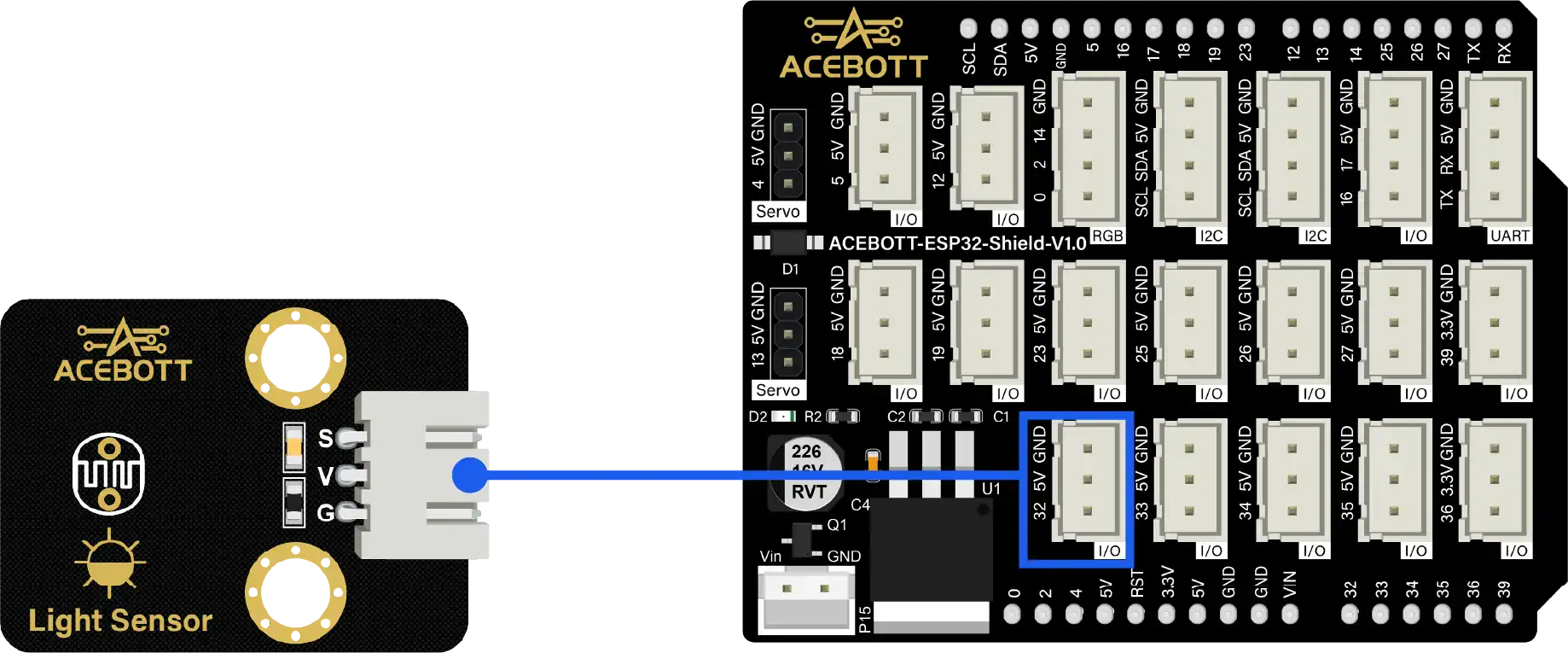

مخطط الأسلاك #
ملحوظة: تم تركيب لوحة التوسعة على اسب 32 لوحة تحكم.
| ضوء الاستشعار | ESP32 |
| VCC | 5V |
| GND | GND |
| توقيع | رقم 32 |
كود عينة #
void setup(){
pinMode(32, INPUT);//Set pin 32 to input mode
Serial.begin(115200);//Set baud rate to 115200
}
void loop(){
Serial.println(analogRead(32));//Read the state of pin 32 and print it to the serial monitor
delay(1000);
}
ملاحظة: إذا كنت تستخدم لوحة Arduino، فقم بتغيير الدبوس في البرنامج إلى PIN A0، واضبط معدل الباود على 9600، ثم قم بتوصيل الدبوس المادي بـ PIN A0 وقم بتحميل البرنامج.
نتيجة الاختبار #
بعد تحميل الكود إلى لوحة التحكم، افتح مراقب المنفذ التسلسلي لـ Arduino IDE، واضبط معدل الباود على 115200، ثم انتقل إلى وضع التمرير.
عندما نقوم بحجب مستشعر الضوء بدرجات متفاوتة، سنجد أنه كلما زادت شدة الضوء، كلما كانت قيمة العودة أصغر.
