المنتج مقدمة #
وحدة الجرس هي هيكل متكامل من مكونات إلكترونية صوتية، تعمل بمصدر طاقة تيار مستمر، وتُستخدم على نطاق واسع في أطقم الأدوات وأجهزة الإنذار وغيرها من المنتجات الإلكترونية. ينقسم الجرس إلى جرس سلبي وجرس نشط؛ لا يحتوي الجرس السلبي على مصدر صدمات، ويحتاج إلى تشغيله بموجة مربعة تتراوح بين 2 كيلو أوم و5 كيلو أوم. يمكن للجرّس السلبي التحكم بحرية في تردد الصوت الصادر، ويمكن برمجته لكتابة مقاييس صوتية مختلفة ومدة زمنية مختلفة لإنتاج لحن موسيقي جميل.
مواصفات المعلمة #
| Parameters | القيمة / الوصف |
| جهد التشغيل | 3.3 ~ 5V |
| درجة حرارة التشغيل | -20 ° C ~ + 70 ° C |
| إشارة الخرج | الإشارات الرقمية |

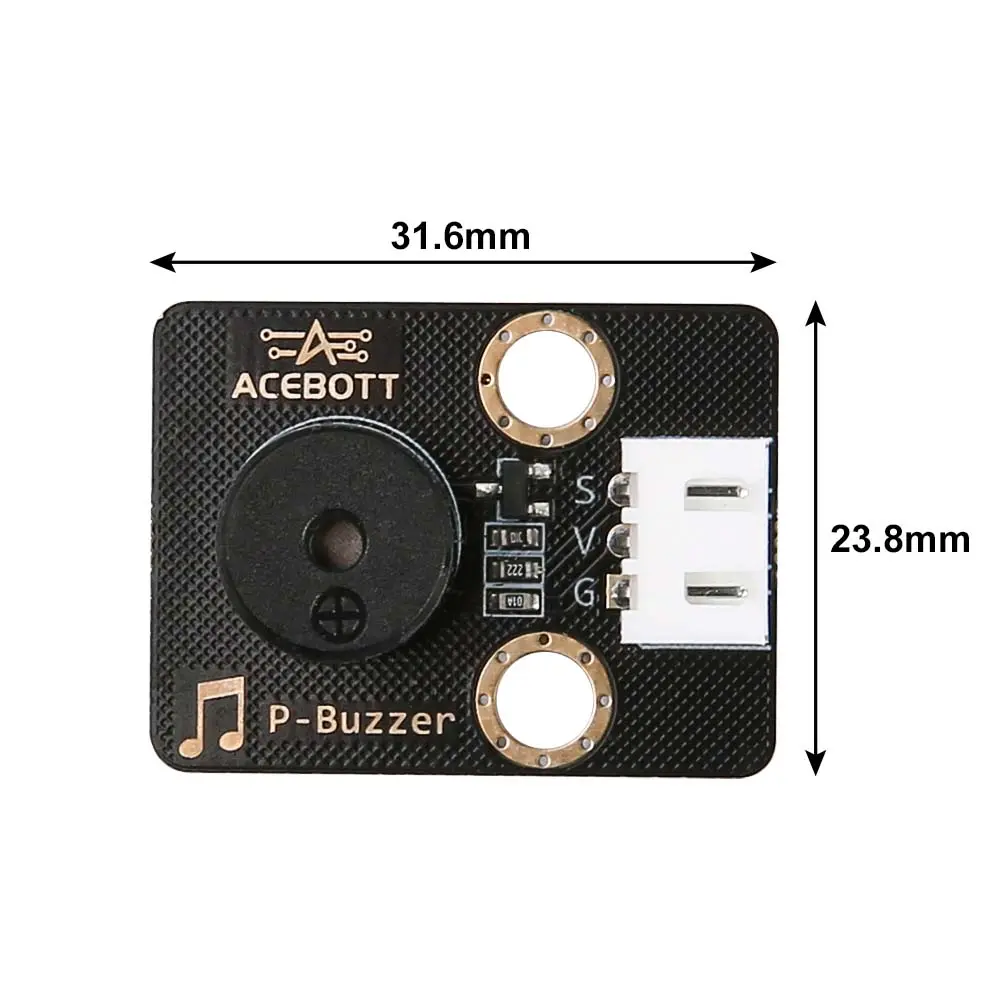

| المقاس | 3.16cm * 2.38cm |

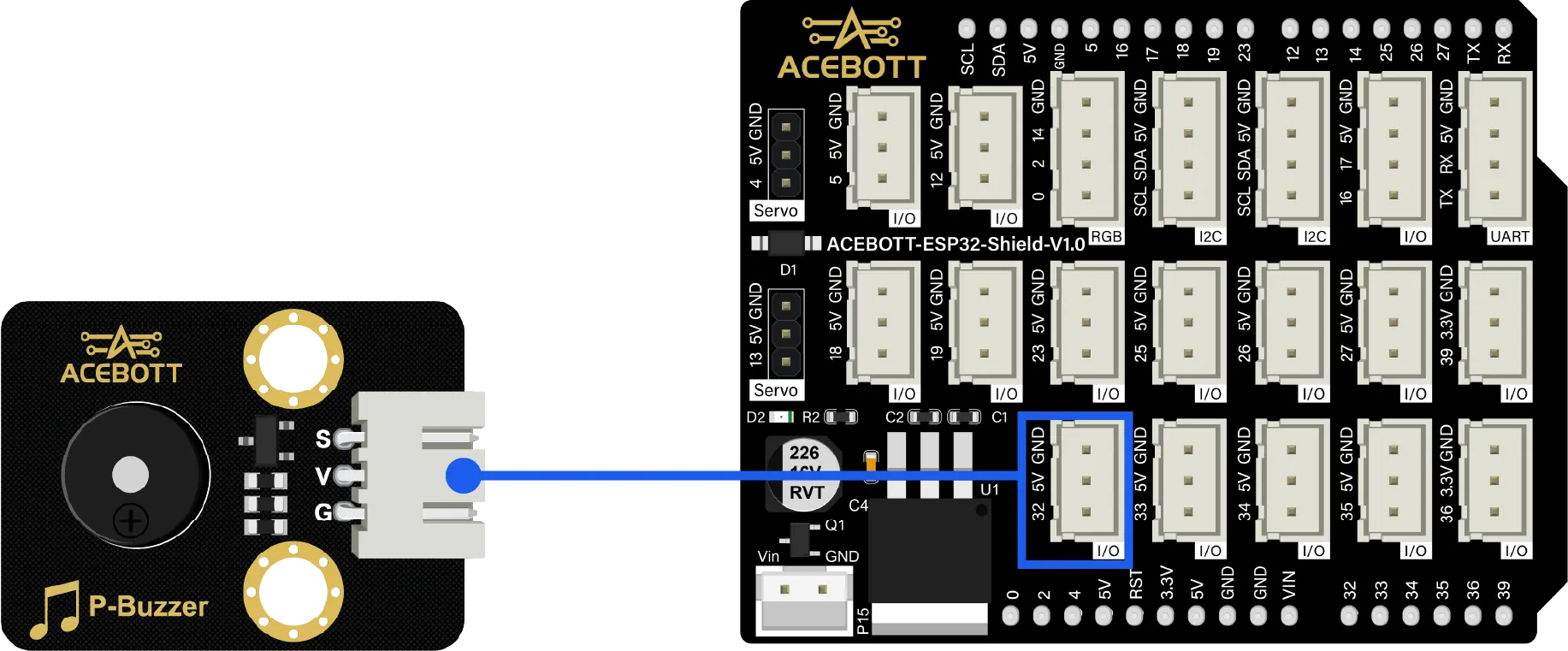

مخطط الأسلاك #
ملحوظة: تم تركيب لوحة التوسعة على اسب 32 لوحة تحكم.
| وحدة P-Buzzer | ESP32 |
| VCC | 5V |
| GND | GND |
| توقيع | رقم 32 |
كود عينة #
int buzzerPin=32;//Define the buzzer pin
#define C4 262
#define D4 294
#define E4 330
#define F4 350
#define G4 393
#define A4 441
#define B4 495
int length0=14;
int tune0[] = { C4, C4, G4, G4, A4, A4, G4, F4, F4, E4, E4, D4, D4, C4 };
float durt0[] = { 1, 1, 1, 1, 1, 1, 2, 1, 1, 1, 1, 1, 1, 2 };
void setup(){
for (int x = 0; x < length0; x++) {
tone(buzzerPin, tune0[x]);
delay(500 * durt0[x]);
noTone(buzzerPin);
delay(30);
}
}
void loop(){
}
ملاحظة: إذا كنت تستخدم لوحة Arduino، فقم بتغيير الدبوس في البرنامج إلى PIN7، ثم قم بتوصيل الدبوس المادي بـ PIN7 وقم بتحميل البرنامج.
نتيجة الاختبار #
بعد أن تقوم بتحميل الكود إلى لوحة التحكم، سوف يصدر الجرس قطعة موسيقية، ويمكنك تغيير اللحن لتشغيل موسيقى مختلفة.
