المنتج مقدمة #
يعتمد مستشعر الاهتزاز على مفتاح اهتزاز عالي الحساسية SW-18010P، وهو نوع من أجهزة استشعار الاهتزاز غير الاتجاهية الزنبركية، والتي يمكن تشغيلها في أي زاوية.
عندما تكون الوحدة ثابتة بدون اهتزاز، يتم فصل الدبوسين الداخليين، وسيقوم منفذ الإشارة S بإخراج مستوى عالٍ.
عند التعرض لقوة خارجية تصادم أو اهتزاز قوي، فإن تشوه الزنبرك وتوصيل القطب المركزي يجعلان حالة التوصيل اللحظية للدبوسين، وسوف يخرج منفذ الإشارة S مستوى منخفضًا. عندما تختفي القوة الخارجية، تعود الدائرة إلى حالة الانفصال، وسوف يخرج منفذ الإشارة S مستوى مرتفعًا.
مرجع التطبيق: نظام الأمان، المنزل الذكي، نظام مكافحة سرقة السيارة، إلخ.
معامل SPECIFICATION #
| Parameters | القيمة / الوصف |
| جهد التشغيل | 3.3 ~ 5V |
| درجة حرارة التشغيل | -20 ° C ~ + 70 ° C |
| إشارة الخرج | الإشارات الرقمية |

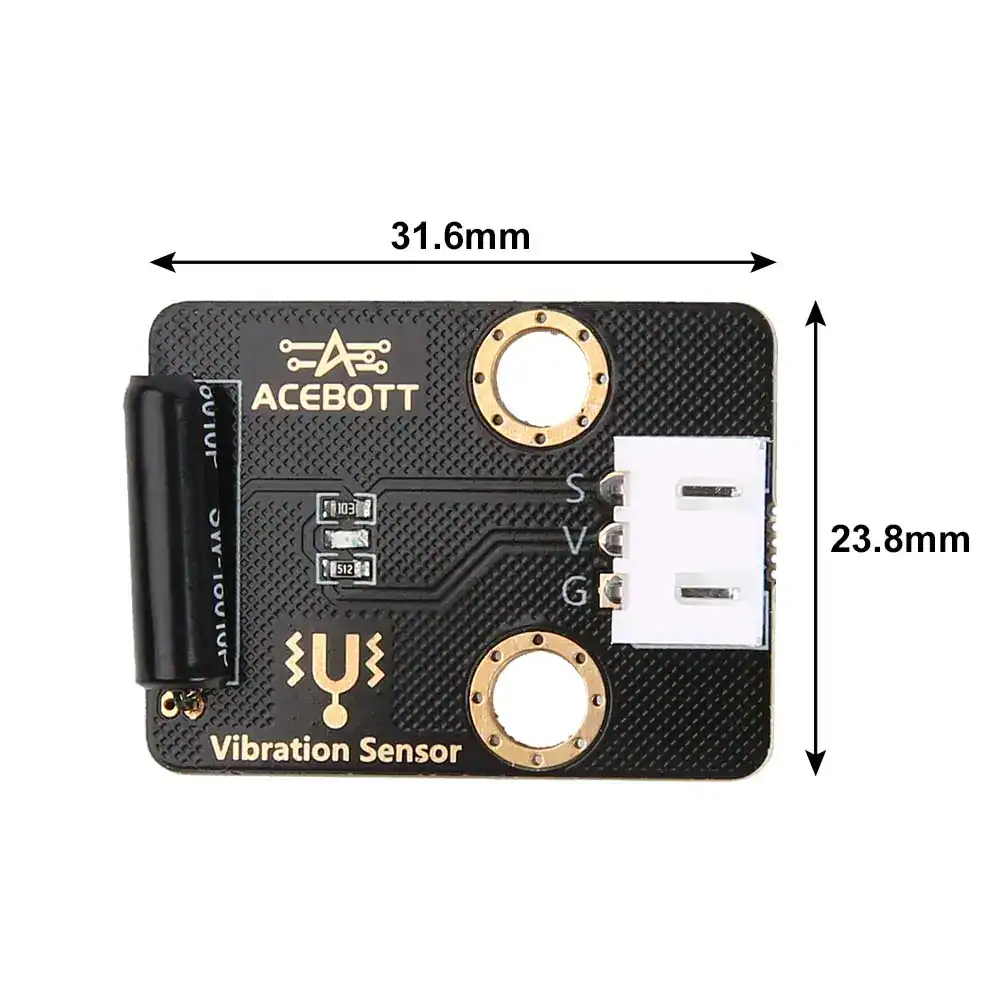

| المقاس | 3.16cm * 2.38cm |

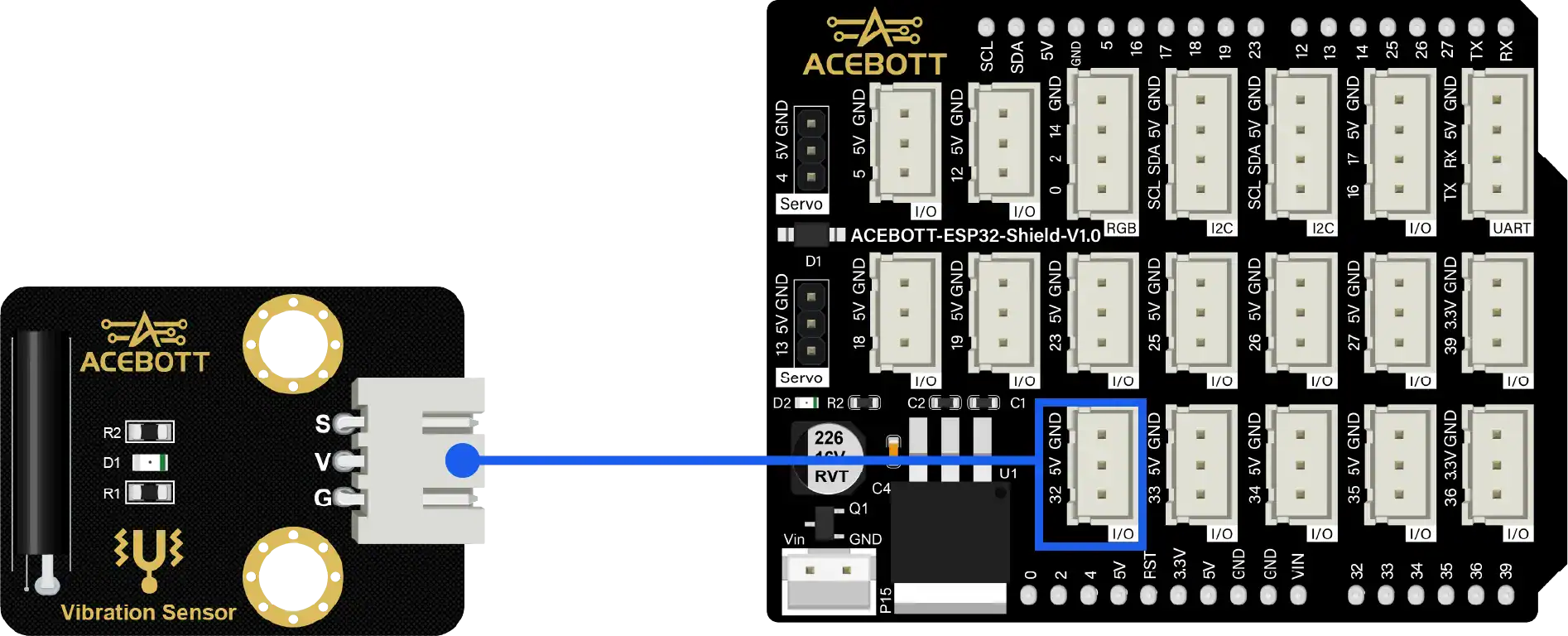

الأسلاك Diagram #
ملحوظة: تم تركيب لوحة التوسعة على اسب 32 لوحة تحكم.
| Vibration Sإنسور | ESP32 |
| VCC | 5V |
| GND | GND |
| توقيع | رقم 32 |
عينة رمز #
void setup() {
pinMode(32,INPUT);//Set pin 32 to input mode
Serial.begin(115200);//Set baud rate to 115200
}
void loop() {
Serial.println(digitalRead(32));//Read the state of pin 32 and print it to the serial monitor
delay(1000);
}
ملاحظة: إذا كنت تستخدم لوحة Arduino، فقم بتغيير الدبوس في البرنامج إلى PIN7، واضبط معدل الباود على 9600، ثم قم بتوصيل الدبوس المادي بـ PIN7 وقم بتحميل البرنامج.
اختبار Results #

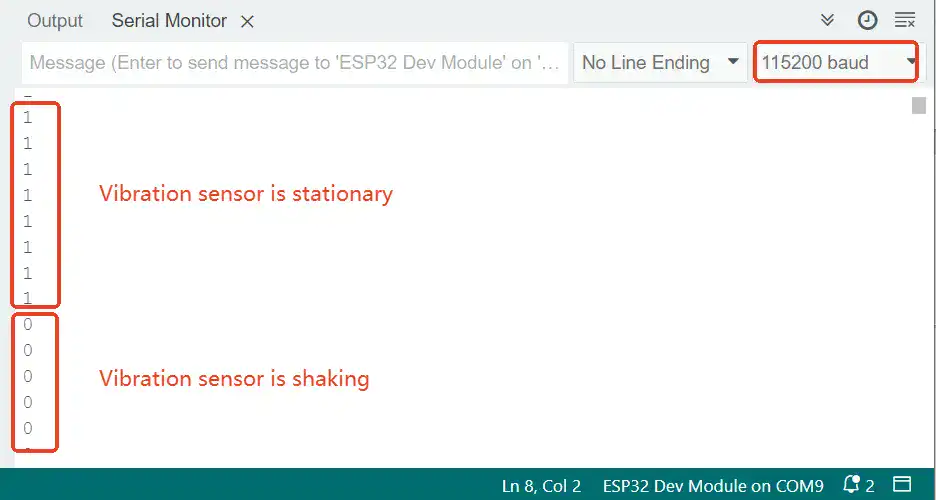

بعد تحميل الكود إلى لوحة التحكم، افتح شاشة المنفذ التسلسلي لـ Arduino IDE، واضبط معدل الباود على 115200، ثم انتقل إلى وضع التمرير.
عندما نهز مستشعر الاهتزاز، يعود إلى القيمة 0؛ وعندما لا نهزه، يعود إلى القيمة 1.
ملاحظة: دبوس SW-18010P رقيق نسبيًا، لا تكسره، فقط قم برجه للاختبار.
عندما يهتز مستشعر الاهتزاز، يتم تشغيله وإيقافه على الفور، لذلك قد يكون من الصعب التقاط البيانات 0.
