المنتج مقدمة #
مستشعر قطرات المطر هو جهاز يستخدم للكشف عن سقوط قطرات المطر، والذي يستخدم عادة في مجالات السيارات والمنازل الذكية والأرصاد الجوية. يمكنه استشعار وجود هطول الأمطار وتحفيز العملية المقابلة أو ردود الفعل.
مبدأ عمل مستشعر قطرات المطر هو استخدام المقاومة بين قطبين كهربائيين لاستشعار هبوط قطرات المطر. عندما تسقط قطرة المطر لتكوين مسار موصل بين القطبين الكهربائيين، تتغير قيمة المقاومة وفقًا لذلك، ويحدد المستشعر ما إذا كانت هناك قطرة مطر من خلال قياس تغير المقاومة.
مرجع التطبيق: يمكن استخدام هذه الوحدة في مساحات السيارة والمنزل الذكي ومحطة اكتشاف الطقس.
مواصفات المعلمة #
| Parameters | بعد التخفيض/الوصف |
| الجهد التشغيل | 3.3V ~ 5V |
| درجة حرارة التشغيل | -25 ° C ~ + 85 ° C |
| إشارة الخرج | الإشارات التناظرية |

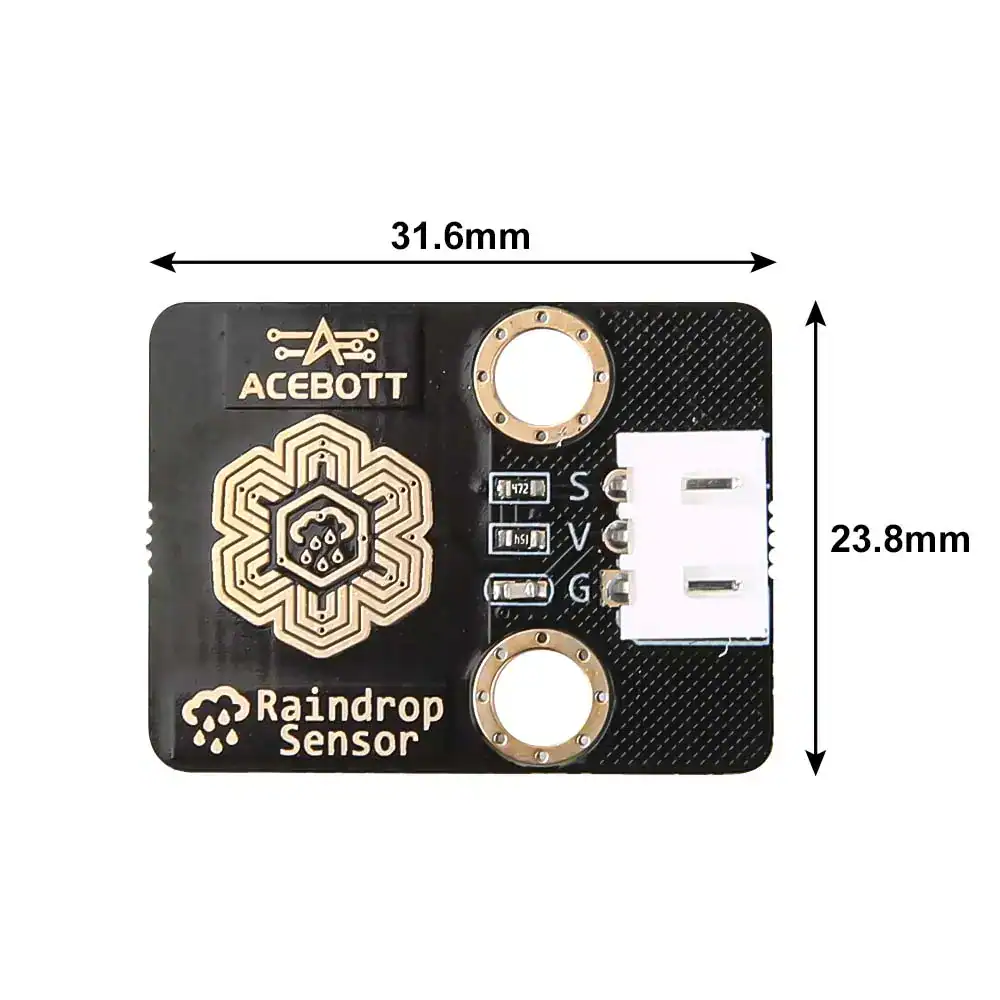

| المقاس | 3.16cm * 2.38cm |

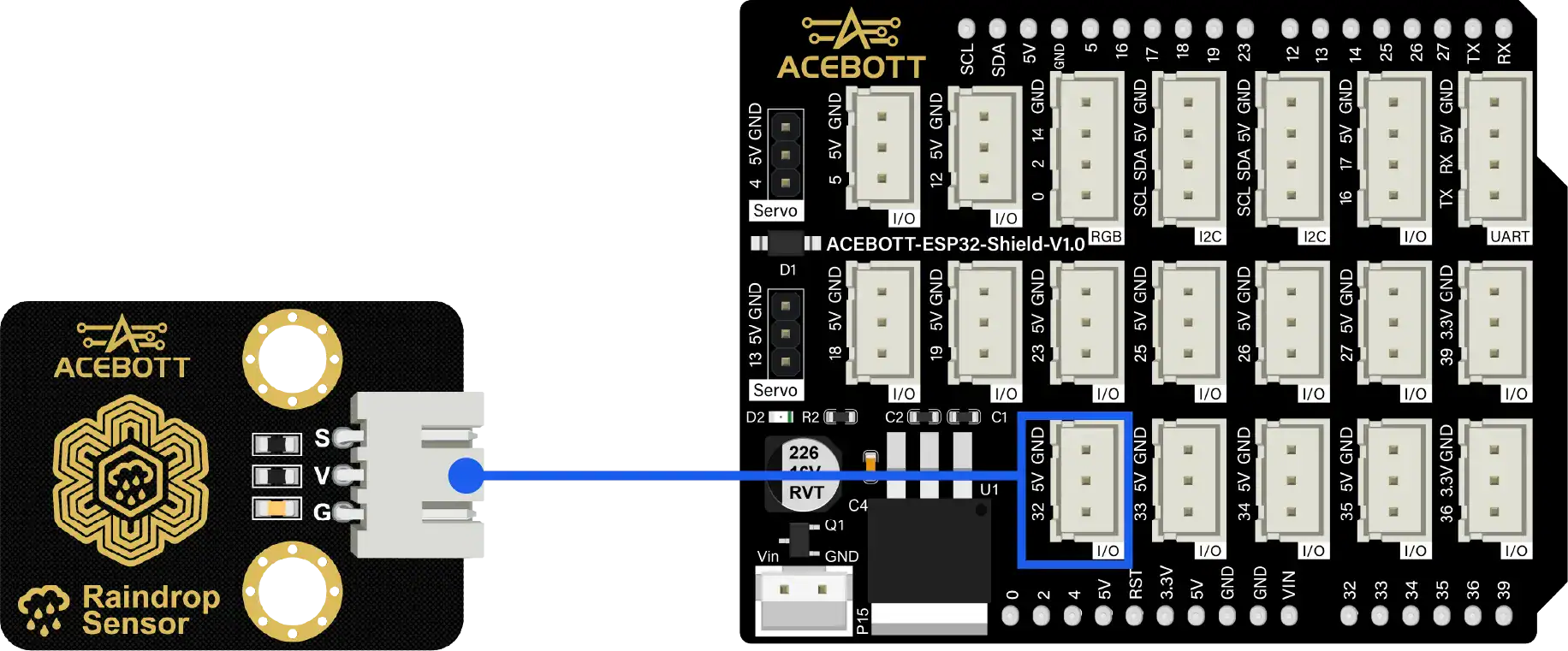

مخطط الأسلاك #
ملحوظة: تم تركيب لوحة التوسعة على اسب 32 لوحة تحكم.
| مستشعر قطرة المطر | ESP32 |
| VCC | 5V |
| GND | GND |
| توقيع | رقم 32 |
كود عينة #
void setup() {
pinMode(32,INPUT);//Set pin 32 to input mode
Serial.begin(115200);//Set baud rate to 115200
}
void loop() {
Serial.println(analogRead(32));//Read the state of pin 32 and print it to the serial monitor
delay(1000);
}
ملاحظة: إذا كنت تستخدم لوحة Arduino، فقم بتغيير الدبوس في البرنامج إلى PIN A0، واضبط معدل الباود على 9600، ثم قم بتوصيل الدبوس المادي بـ PIN A0 وقم بتحميل البرنامج.
نتيجة الاختبار #

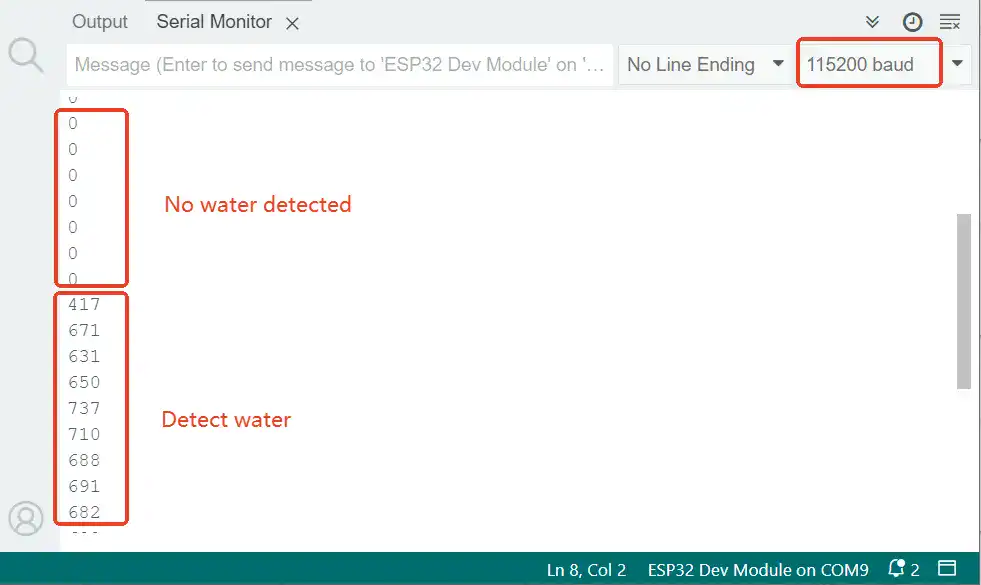

بعد تحميل الكود إلى لوحة التحكم، افتح مراقب المنفذ التسلسلي لـ Arduino IDE، واضبط معدل الباود على 115200، ثم انتقل إلى وضع التمرير التلقائي.
قم بإسقاط الماء على الوحدة وتحقق من قيمة مراقب المنفذ التسلسلي مع وبدون وجود الماء على مستشعر قطرات المطر. يمكنك أن ترى أنه كلما زادت كمية الماء على مستشعر قطرات المطر، زادت قيمة مراقب المنفذ التسلسلي.
