وحدة عرض أنبوبية مكونة من 051 أرقام QB090/QB4

المنتج مقدمة #

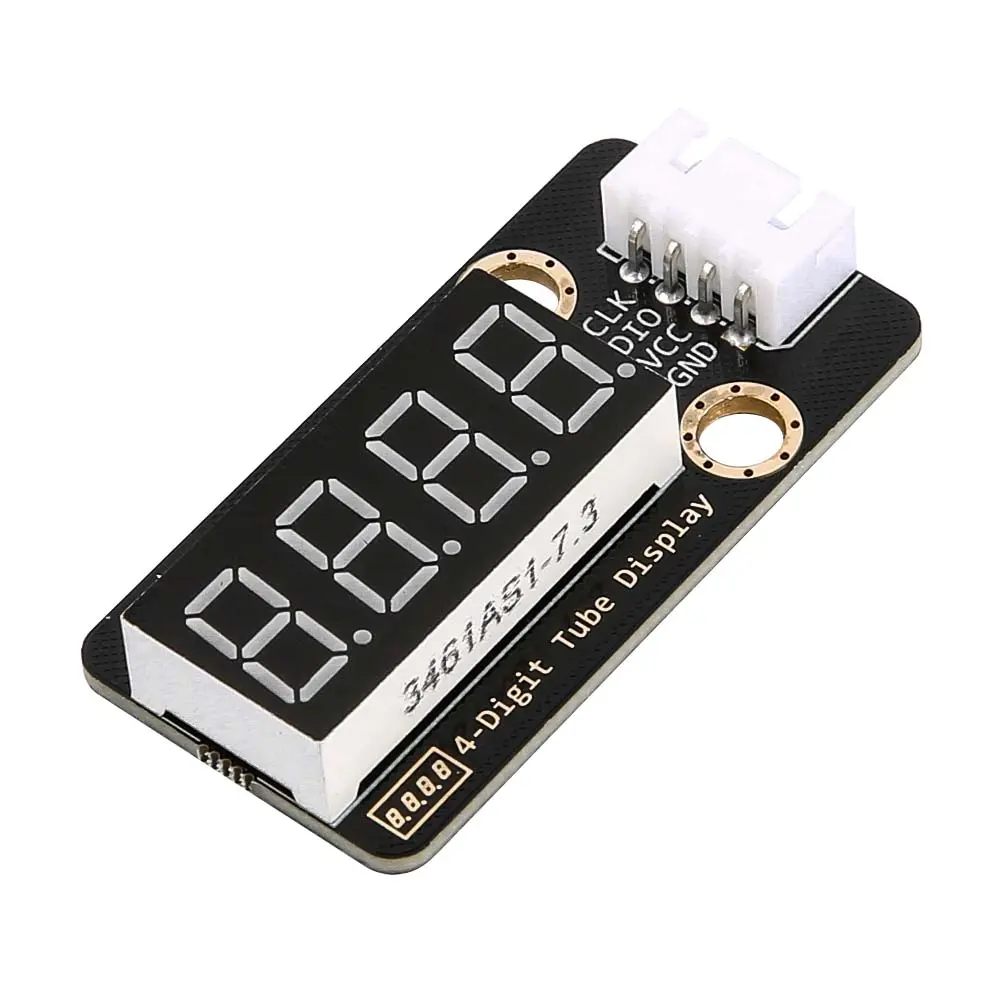

وحدة الأرقام ذات الأربع بتات هي وحدة لعرض الأرقام، وهي تتضمن وحدة أرقام ذات أنود مشترك مكونة من 4 بتات، وتستخدم شريحة التشغيل TM1650 لتقليل صعوبة التوصيل.

يتكون كل رقم من الأنبوب الرقمي من ثمانية مصابيح LED (بما في ذلك النقاط العشرية)، من خلال التحكم في المواضع المختلفة للضوء LED، يمكنك جعله يعرض الأرقام والأحرف والرموز.

مرجع التطبيق: مشاريع التصور الرقمي، مثل درجة الحرارة والرطوبة والعد وغيرها من المشاهد التي تتطلب العرض الرقمي.

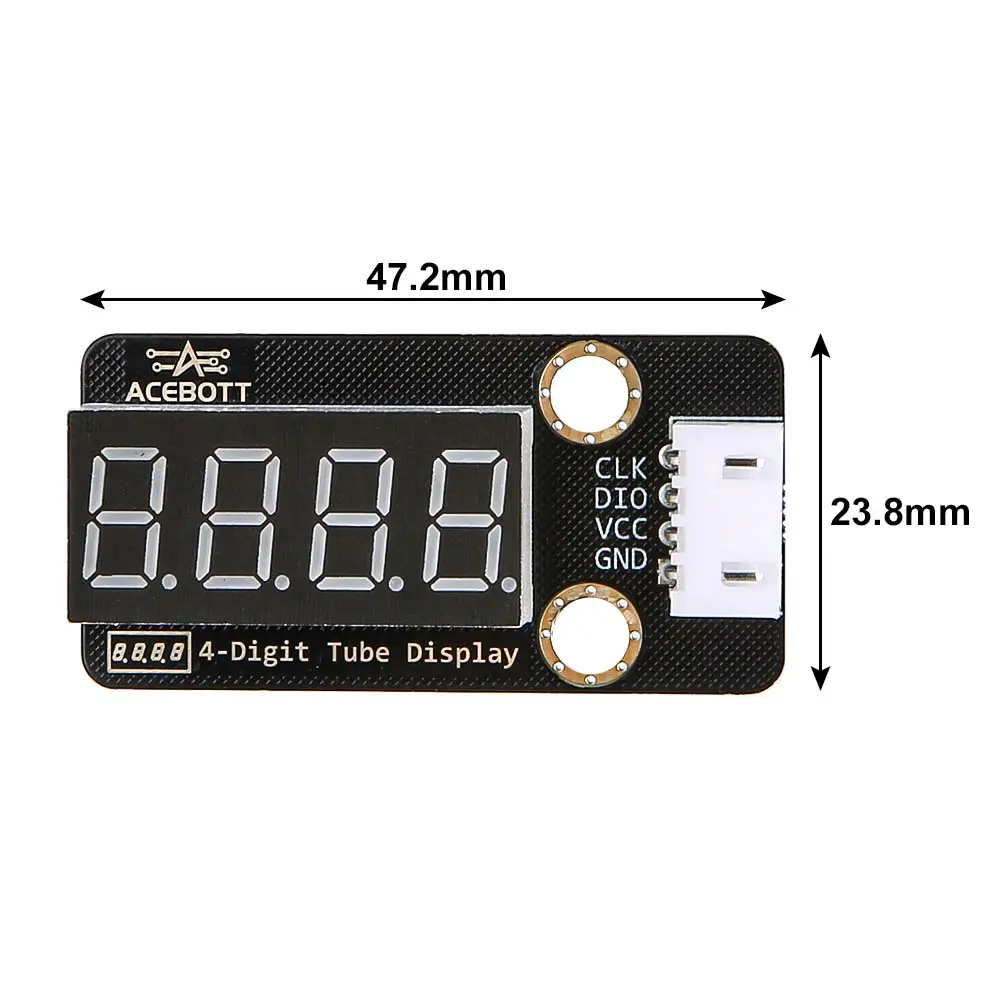

مواصفات المعلمة #

مخطط الأسلاك #

ملحوظة: تم تركيب لوحة التوسعة على اسب 32 لوحة تحكم.

كود عينة #

#include
#include

TM1650 d;
void setup() {
Wire.begin(); //Join the bus as master
d.init();
d.displayOff();
}

void loop() {
char line[] = "1234";//Enter what you want to display
d.displayString(line);
d.displayOn();
}

ملاحظة: إذا كنت تستخدم لوحة Arduino، فقم بتوصيل دبوس CLK الخاص بوحدة عرض الأنبوب المكونة من 4 أرقام بدبوس A5 الخاص بـ Arduino ودبوس DIO بدبوس A4 الخاص بـ Arduino، ثم قم بتحميل البرنامج.

نتيجة الاختبار #

بعد تحميل الكود إلى لوحة التحكم، ستعرض وحدة nixie المكونة من أربعة أرقام الرقم 1234 بالتسلسل.

الموارد ذات الصلة #

PDF والرمز
