وحدة الترطيب QB062/QB078

المنتج مقدمة #

تتضمن وحدة المرطب لوحة قيادة ولوحة ذرية دقيقة المسام، والتي تتكون من حلقة سيراميك كهرضغطية وصفائح فولاذية معدنية. من خلال تعديل عرض النبضة PWM لإخراج لوحة الدائرة الدافعة، تنتج السيراميك الكهرضغطية مئات الآلاف من الرنينات عالية التردد في الثانية، مما يؤدي إلى تحريك اهتزاز الصفائح المعدنية. يتم إخراج الماء من آلاف المسام الدقيقة في الصفائح الفولاذية لتكوين 4-6 ميكرون من جزيئات الماء، والتي تشتت بنية جزيئات الماء السائل وتنتج ضباب الماء.

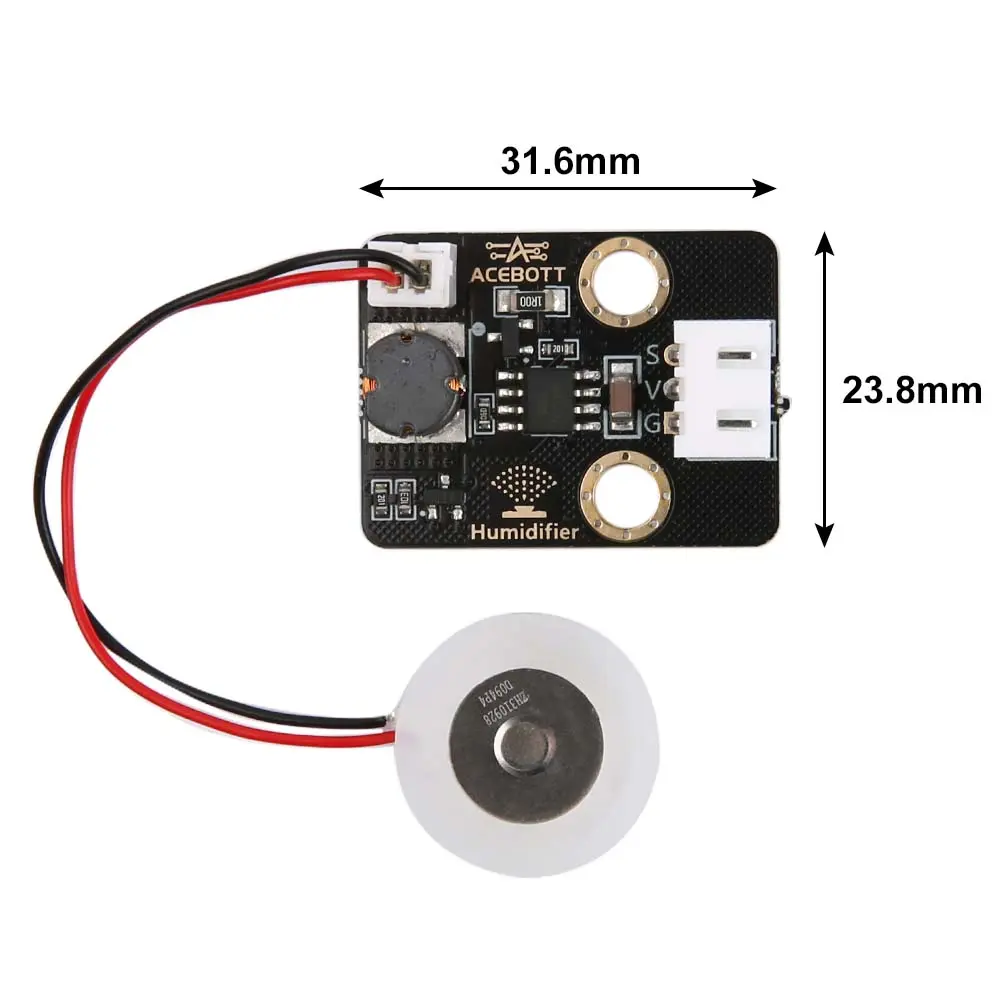

مواصفات المعلمة #

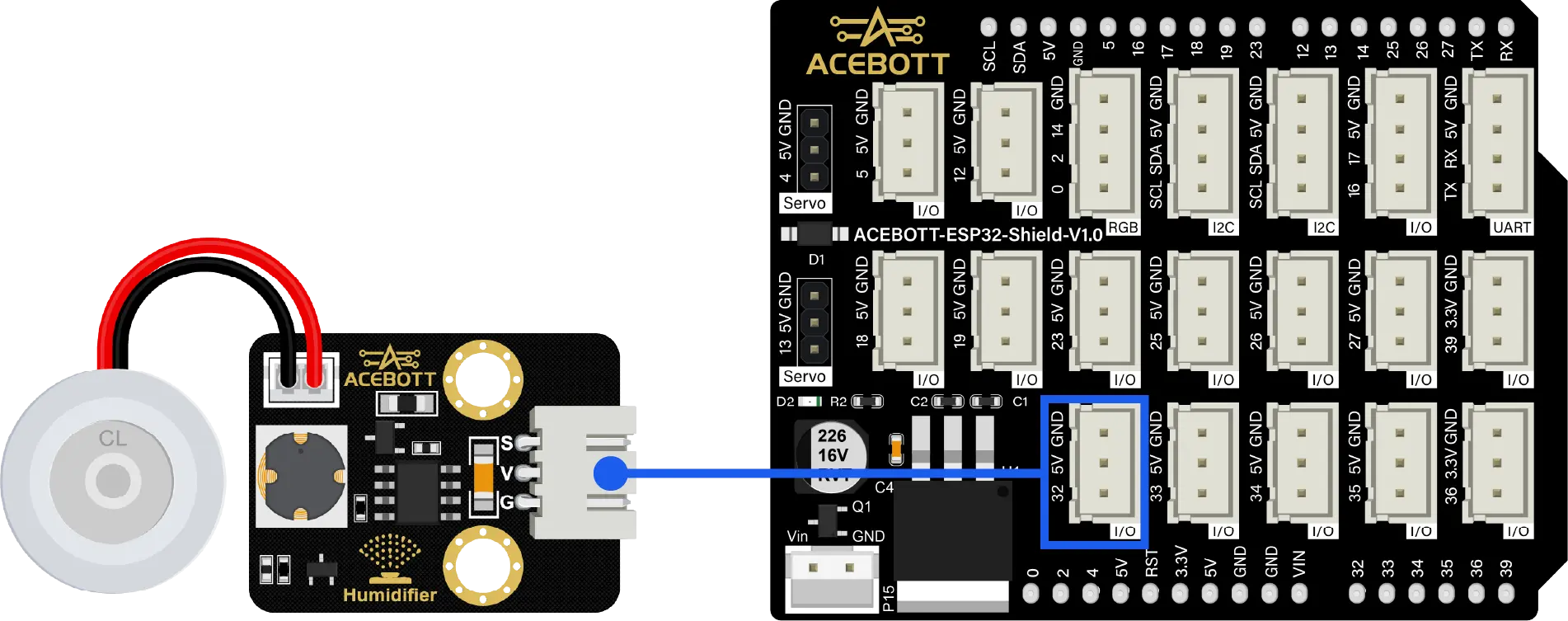

مخطط الأسلاك #

ملحوظة: تم تركيب لوحة التوسعة على اسب 32 لوحة تحكم.

 ملاحظة: لأن الدبوس ٣٤، ٣٥، ٣٦، و٣٩ على لوحة تحكم ESP34 لا يُستخدم إلا كمدخل إشارة. لذا، لا تختار هذه الدبابيس الأربعة في وحدة المرطب.

كود عينة #

int humidifierPin=32;
void setup(){
pinMode(humidifierPin,OUTPUT);
}
void loop(){
digitalWrite(humidifierPin,HIGH);
delay(500);
digitalWrite(humidifierPin,LOW);//The falling edge triggers the humidifier module to start
delay(5000);//Delay 5 seconds
}

ملاحظة: إذا كنت تستخدم لوحة Arduino، فقم بتغيير الدبوس في البرنامج إلى PIN7، ثم قم بتوصيل الدبوس المادي بـ PIN7 وقم بتحميل البرنامج.

نتائج الإختبار #

بعد تحميل الكود إلى لوحة التحكم، قم بإعداد حاوية بالماء، ثم ضع جهاز التبخير ذي المسام الدقيقة لوحدة المرطب بحيث يكون وجهه لأعلى فوق الماء داخل الحاوية. سيبدأ جهاز المرطب في رش رذاذ الماء كل خمس ثوانٍ، ثم يتوقف لمدة خمس ثوانٍ، ويستمر في العمل طوال الوقت.

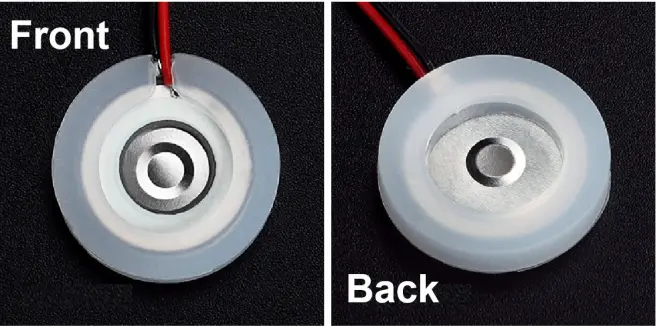

ملاحظة: للصفائح الذرّية وجهان: أمامي وخلفي، والوجه المعدني الفولاذي هو الوجه الخلفي الممتص للماء، وهو مُركّب للأسفل. كما هو موضح أدناه.

الموارد ذات الصلة #

PDF والرمز
