المنتج مقدمة #

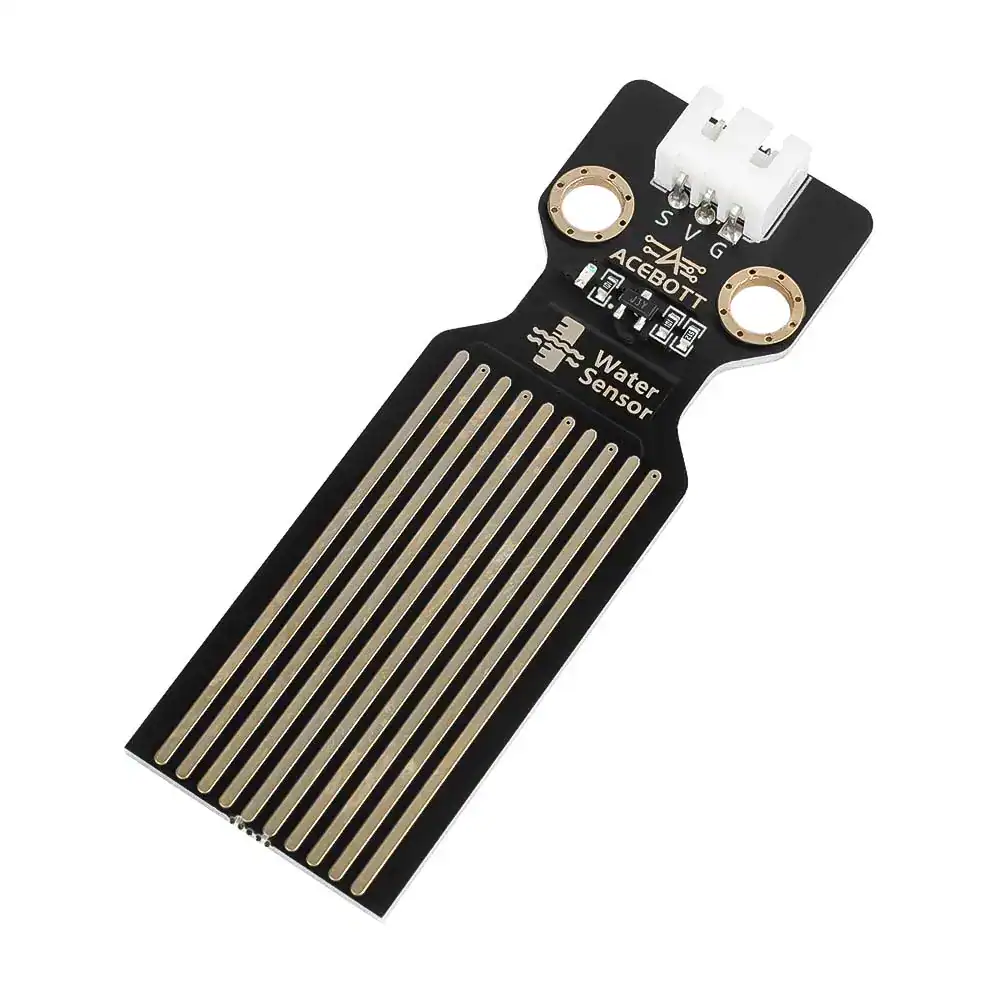

مستشعر المياه هو جهاز يمكنه تحويل معلمات مستوى المياه في النقطة المقاسة إلى إشارة كهربائية مقابلة في الوقت الفعلي. مبدأ عمله هو استخدام أثر السلك الموازي لقياس كمية المياه وبالتالي الحكم على مستوى المياه. يمكن قراءة القيمة التناظرية الصادرة عن مستشعر المياه مباشرة بواسطة لوحة التحكم، والتي يمكن استخدامها لوظيفة إنذار مستوى المياه في التطبيقات العملية.
معامل SPECIFICATION #
| Parameters | القيمة / الوصف |
| جهد التشغيل | 3.3V ~ 5V |
| درجة حرارة التشغيل | -20 ° C ~ + 80 ° C |
| إشارة الخرج | الإشارات التناظرية |
| المقاس | 6.68cm * 2.37cm |

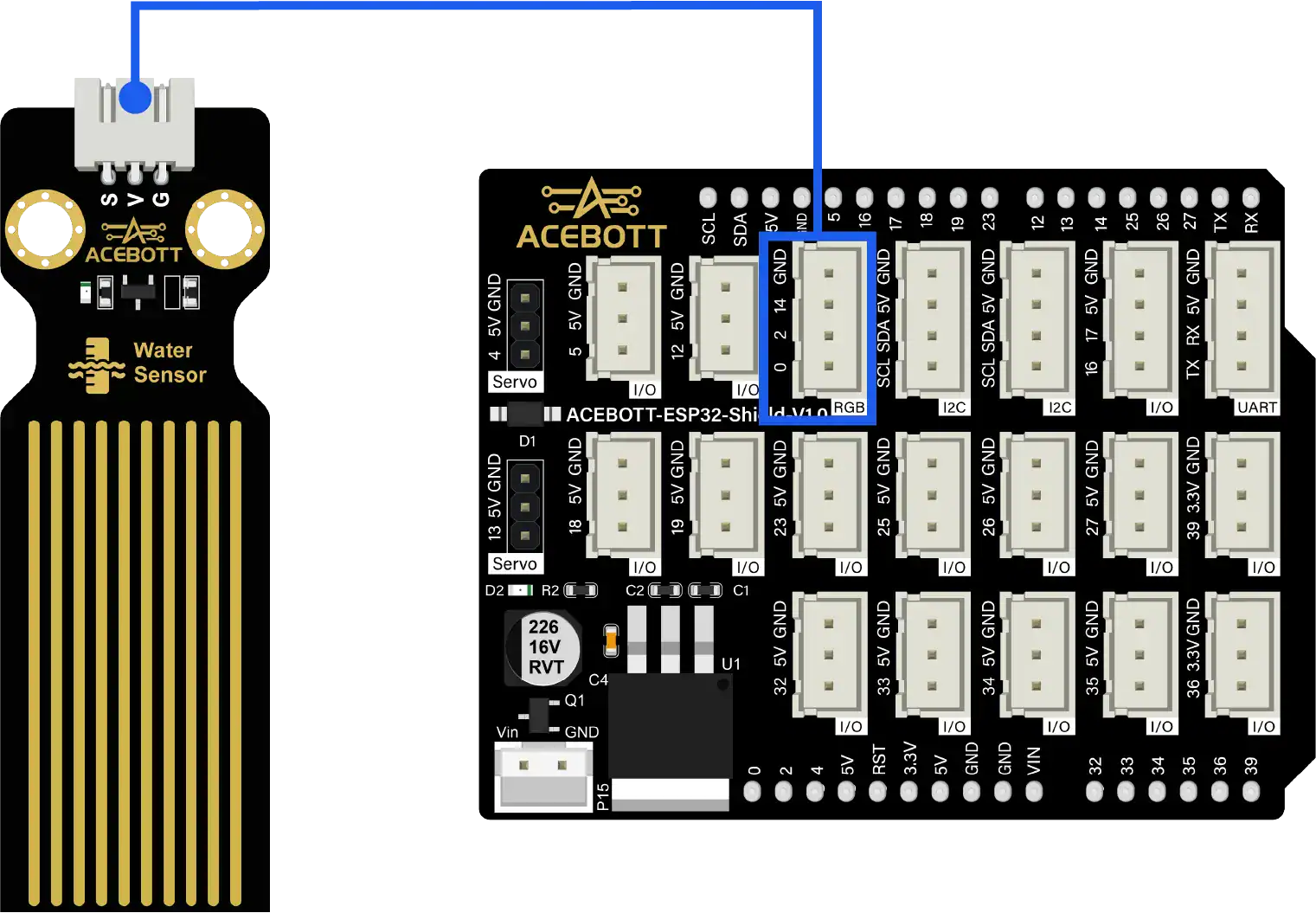

الأسلاك Diagram #

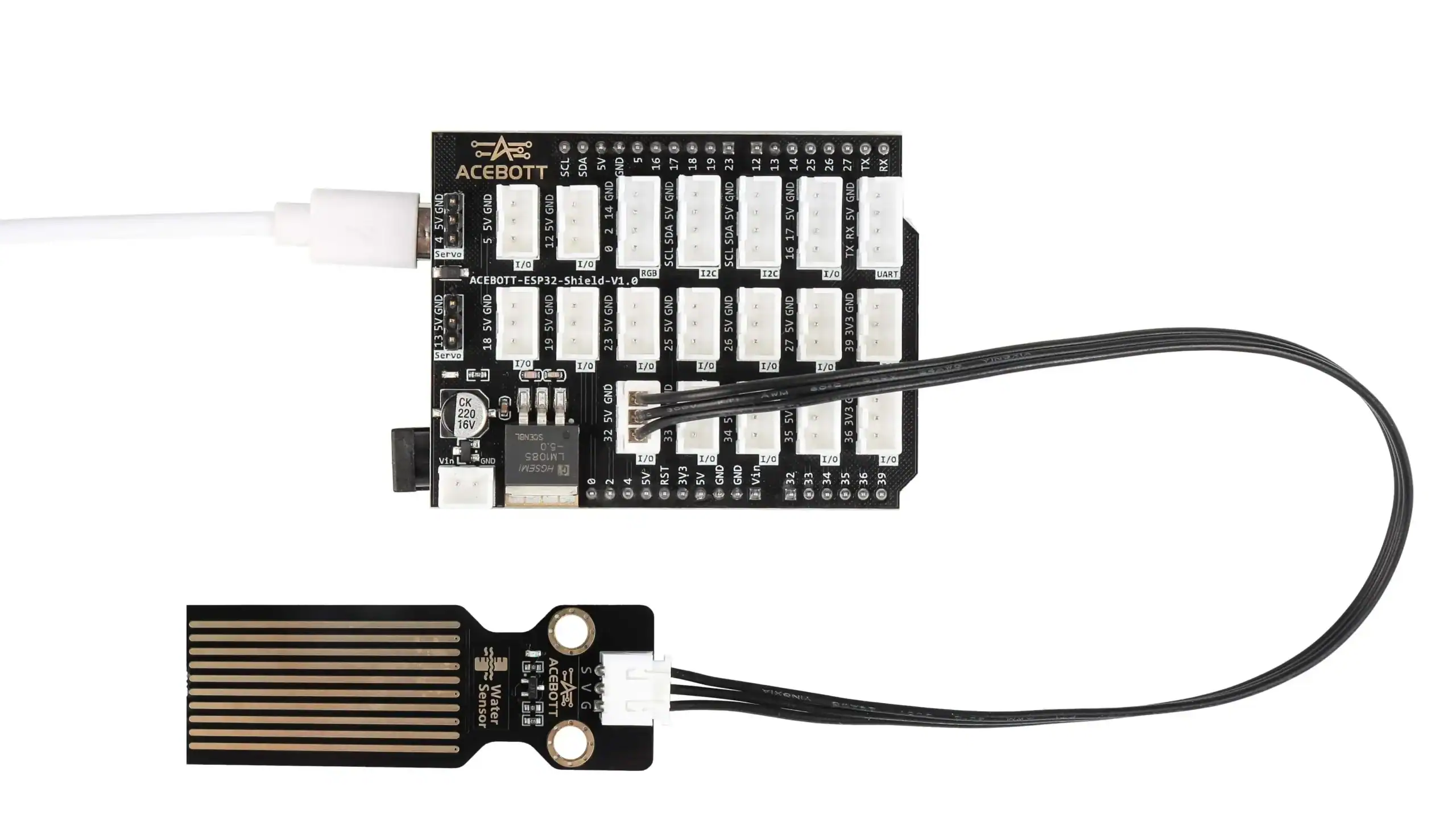

ملحوظة: تم تركيب لوحة التوسعة على اسب 32 لوحة تحكم.
| جهاز استشعار المياه | ESP32 |
| VCC | 5V |
| GND | GND |
| توقيع | رقم 32 |
كود عينة #
void setup() {
pinMode(32,INPUT);//Set pin 32 to input mode
Serial.begin(115200);//Set baud rate to 115200
}
void loop() {
Serial.println(analogRead(32));//Read the state of pin 32 and print it to the serial monitor
delay(1000);
}
ملاحظة: إذا كنت تستخدم لوحة Arduino، فقم بتغيير الدبوس في البرنامج إلى PIN A0، واضبط معدل الباود على 9600، ثم قم بتوصيل الدبوس المادي بـ PIN A0 وقم بتحميل البرنامج.
نتائج الإختبار #

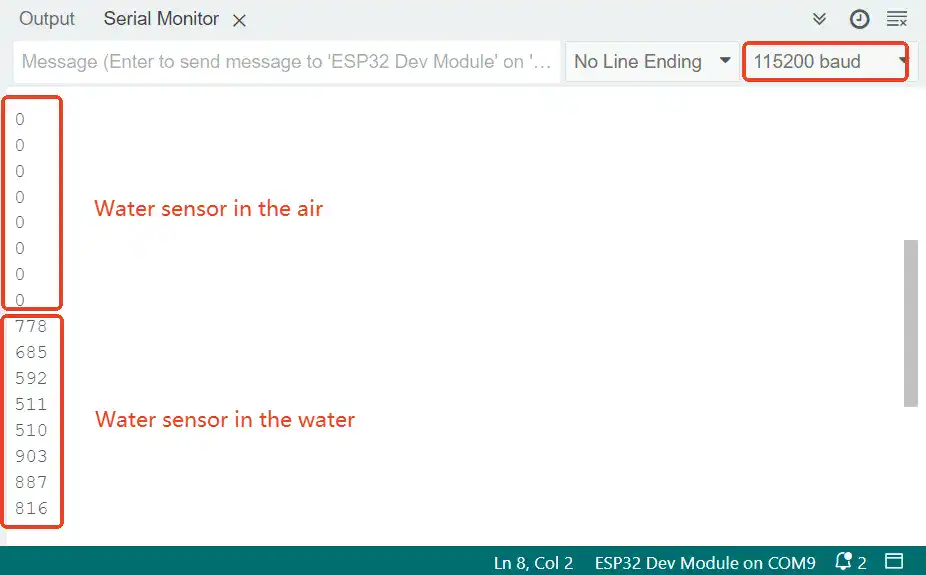

بعد تحميل الكود إلى لوحة التحكم، افتح شاشة المنفذ التسلسلي لـ Arduino IDE، واضبط معدل الباود على 115200، ثم انتقل إلى وضع التمرير.
عند توصيل مستشعر الماء بكوب الماء، يمكنك رؤية البيانات التالية.
