Introducción #
La placa de desarrollo ACEBOTT QA015 NANO es una placa de desarrollo pequeña, completa y fácil de experimentar basada en ATMega328P y CH340. Tiene todas las características de Diecimila/Duemilanove.
Caracteristicas #
Microcontrolador: ATMega328P
Tensión de funcionamiento: 5V
Voltaje de entrada (recomendado): 7-12 V
Voltaje de entrada (límite): 6-20 V
Pines de E / S digitales: 14
Pines de entrada analógicas: 8
Corriente CC por pin de E / S: 40 mA
Corriente de salida del puerto 3.3 V: 50 mA
Memoria Flash: 16 KB (2 KB utilizados por el gestor de arranque)
SRAM: 2 KB
EEPROM: 1 KB
Velocidad de reloj: 16 MHz
Especificaciones #
| Parámetros | Valor / Descripción |
|---|---|

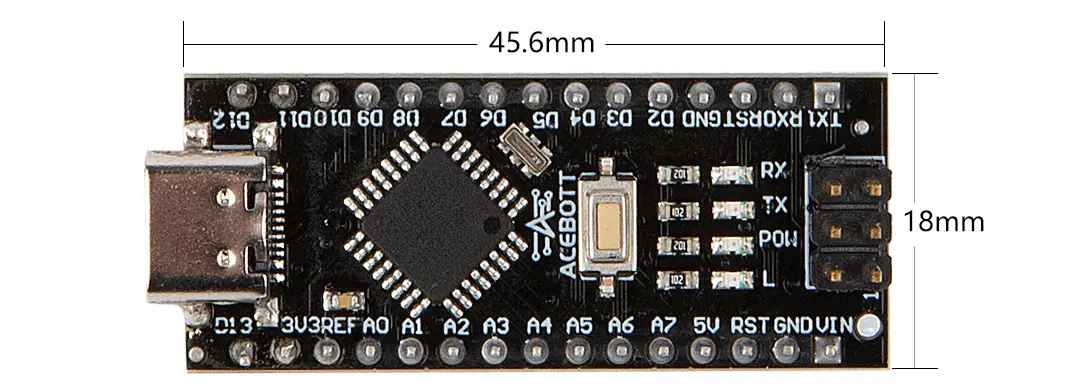

| Tamaño | 45.6X18 (milímetro) |
| Fuente de alimentación | Tipo-c |
| Interfaces compatibles | UART/GPIO/ADC/PWM/SPI/I2C |
| Número de puertos de E/S | 14 |
| Velocidad en baudios del puerto serie | Admite velocidades en baudios de 110 a 4608000 bps, con un valor predeterminado de 115200 bps. |
Muestra Código #
Conecte la placa a la computadora mediante un cable de datos tipo C: seleccione “Placas Arduino AVR” -> “Arduino Nano” en el menú Herramientas > Placa. Elija el puerto apropiado y cárguelo a la placa mediante el botón Cargar.
Diagrama de cableado #
Código de muestra #
void setup() {
Serial.begin(9600);//The serial port baud rate is set to 9600
}
void loop() {
Serial.println("Hello,ACEBOTT QA015 NANO");
delay(1000);//Delay for 1 second.
}
Resultado de la prueba #
Después de cargar el programa, abra el monitor serial en el IDE de Arduino para observar la impresión serial continua de “Hola, ACEBOTT QA015 NANO”.
