Introducción del producto #

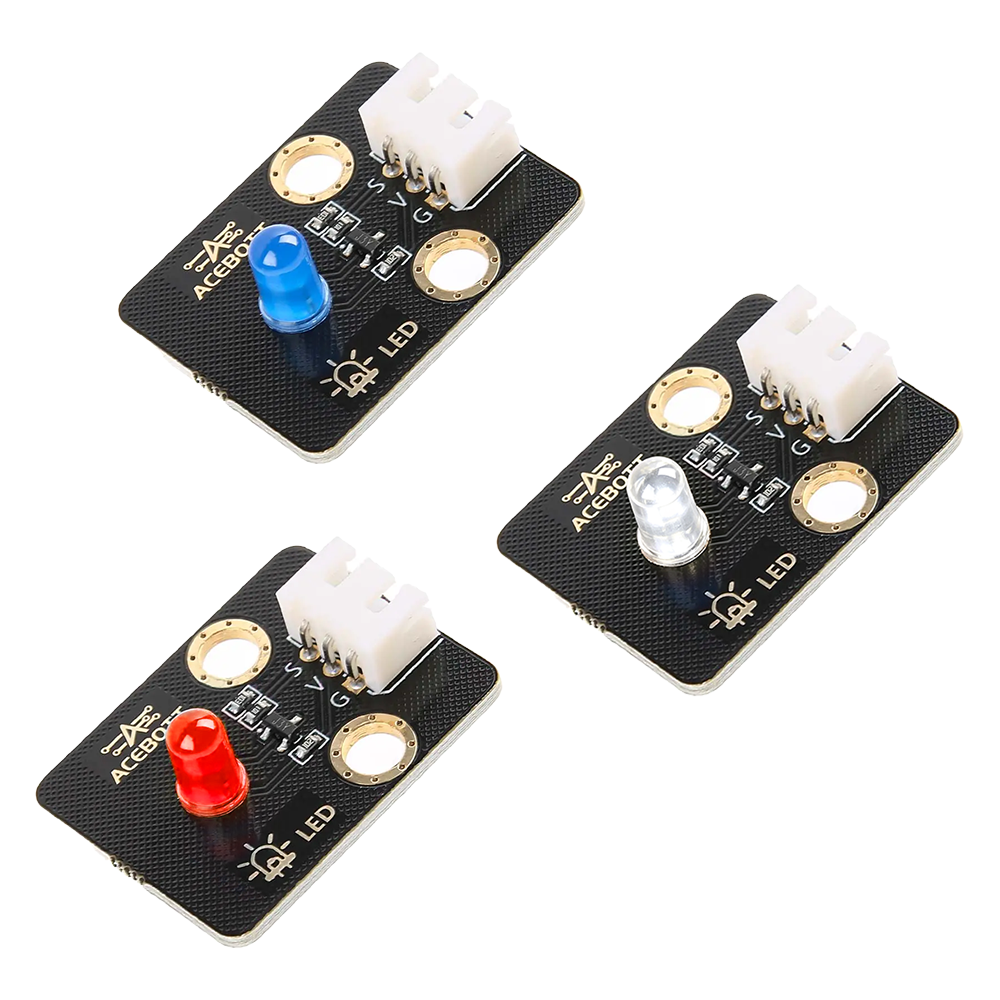

El módulo LED es un componente que integra perlas de lámpara LED, circuitos de control y carcasa. Se utiliza para proporcionar funciones de iluminación, indicación o visualización. Según los requisitos específicos de la aplicación, el módulo LED puede tener una amplia variedad de formas, tamaños y colores, mientras que su color depende del material y del principio de emisión de luz.
Referencia de aplicación: luces de advertencia, proyectores, etc.
Especificación de parámetros #
| Parámetro | Valor/Descripción |
| Tensión de alimentación | 3.3V ~ 5V |
| Temperatura de funcionamiento | -25 ° C ~ + 85 ° C |
| Color de la luz | Azul |
| Señal de control | Señal digital/señal PWM |
| Diámetro de la perla de la lámpara | 5 MM |
| Tamaño | 3.16cm * 2.38cm |
Diagrama de cableado #
Nota: La placa de expansión está adjunta a esp32 placa controladora.
| Módulo LED | ESP32 |
| VCC | 5V |
| GND | GND |
| Firme | Pasador 32 |
Código de muestra #
void setup(){
pinMode(32, OUTPUT);//Set pin 32 as an output pin
}
void loop(){
digitalWrite(32, HIGH);//Turn on the led
delay(1000);//Wait for 1 second
digitalWrite(32, LOW);//Turn off the led
delay(1000);//Wait for 1 second
}
Nota: Si está utilizando una placa Arduino, cambie el pin en el programa a PIN7, luego conecte el pin de hardware a PIN7 y cargue el programa.
Resultado de la prueba #
Cuando haya conectado correctamente la línea según el diagrama de cableado y haya cargado correctamente el programa correcto, la luz se encenderá y parpadeará.
