Introducción del producto #

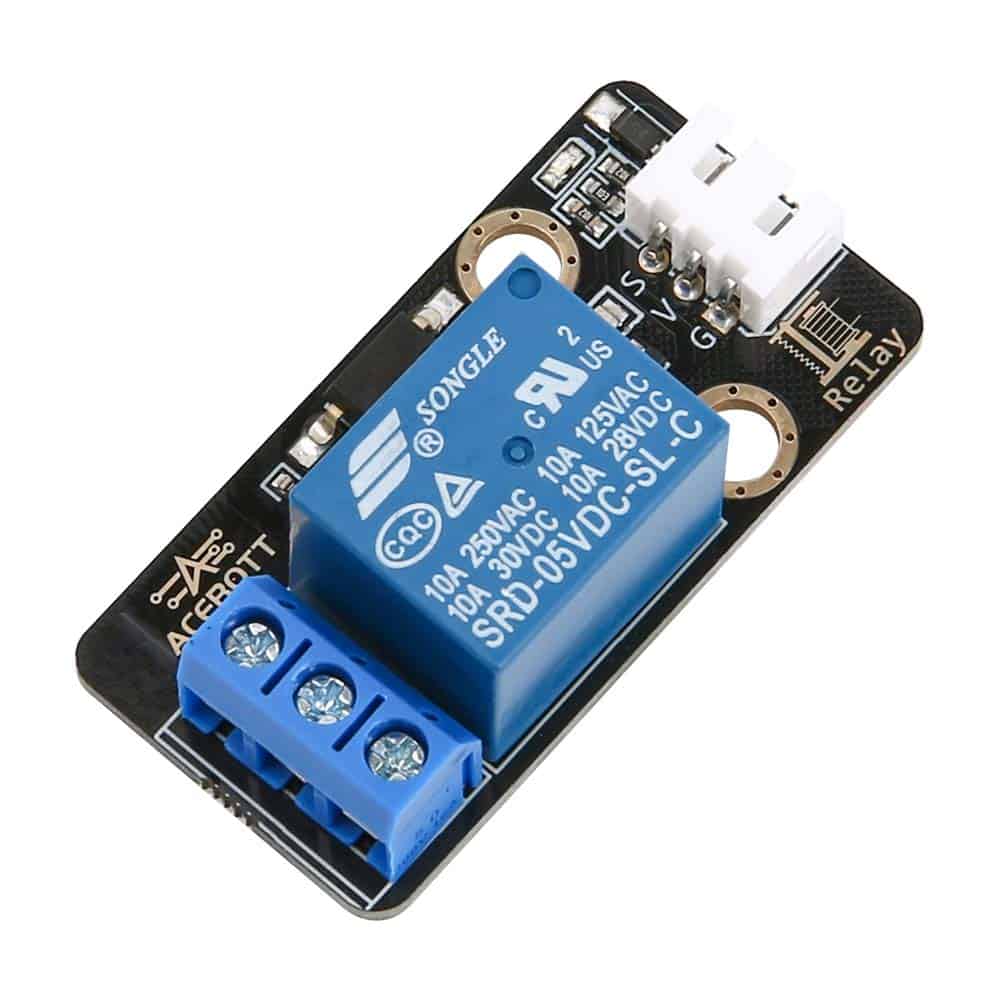

El relé se compone de núcleo de hierro, bobina, armadura, lengüeta de contacto, etc.
Cuando se agrega un cierto voltaje a ambos extremos de la bobina, una cierta corriente fluirá a través de la bobina, lo que dará como resultado un efecto electromagnético, y la armadura superará la tracción del resorte de retorno para atraer el núcleo bajo la acción de la fuerza electromagnética, impulsando así el contacto móvil de la armadura y el contacto estático (contacto normalmente abierto). Cuando se apaga la bobina, la succión electromagnética también desaparece y la armadura volverá a la posición original en la fuerza de reacción del resorte, de modo que el contacto móvil y el contacto estático original (contacto normalmente cerrado) se liberan. Esta succión, liberación, para lograr el propósito de la conducción en el circuito, se corta.
Para el contacto “normalmente abierto, normalmente cerrado” del relé se puede distinguir lo siguiente:
El contacto estático en el estado desconectado cuando la bobina del relé no está energizada se denomina “contacto normalmente abierto” (NO).
El contacto estático en el estado encendido cuando la bobina del relé no está encendida se denomina “contacto normalmente cerrado” (NC).
Los relés generalmente tienen dos circuitos: un circuito de control de bajo voltaje y un circuito de trabajo de alto voltaje.
Especificación de parámetros #
| Parámetros | Value alto/Descripción |
| Tensión de alimentación | 5V |
| Carga nominal | 10 A 250 V CA/10 A 24 V CC |
| Señal de control | señal digital |

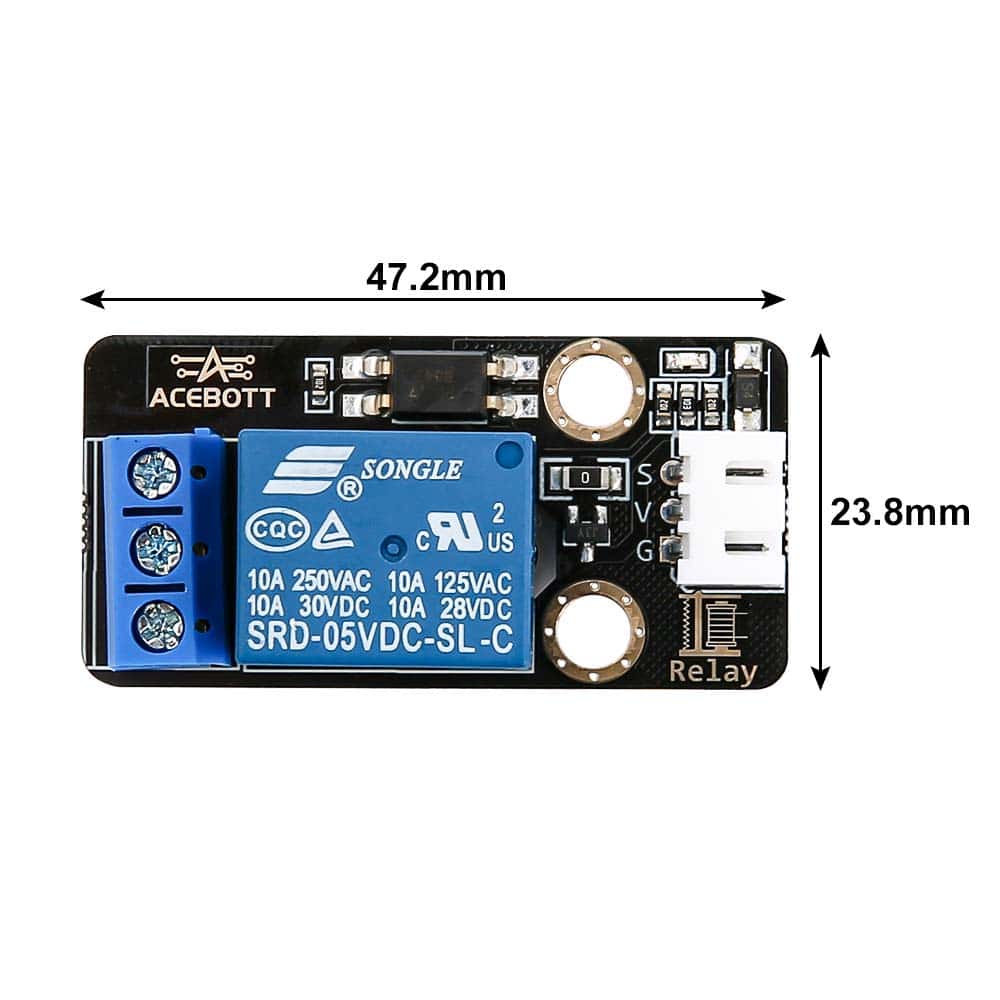

| Tamaño | 4.72cm * 2.38cm |
Diagrama de cableado #
Nota: La placa de expansión está adjunta a esp32 placa controladora.
| Módulo de relé | ESP32 |
| VCC | 5V |
| GND | GND |
| Firme | Pasador 32 |
Código de muestra #
void setup(){
pinMode(32, OUTPUT);// Set pin 32 to output mode
}
void loop(){
digitalWrite(32, HIGH);// Set pin 32 to high (on)）
delay(1000);
digitalWrite(32, LOW);// Set pin 32 to low (off)
delay(1000);
}
Nota: Si está utilizando una placa Arduino, cambie el pin en el programa a PIN7, luego conecte el pin de hardware a PIN7 y cargue el programa.
Resultado de la prueba #
Una vez que haya conectado correctamente la línea según el diagrama de cableado y haya cargado correctamente el programa correcto, su máquina girará durante 1 segundo y se detendrá durante 1 segundo.
