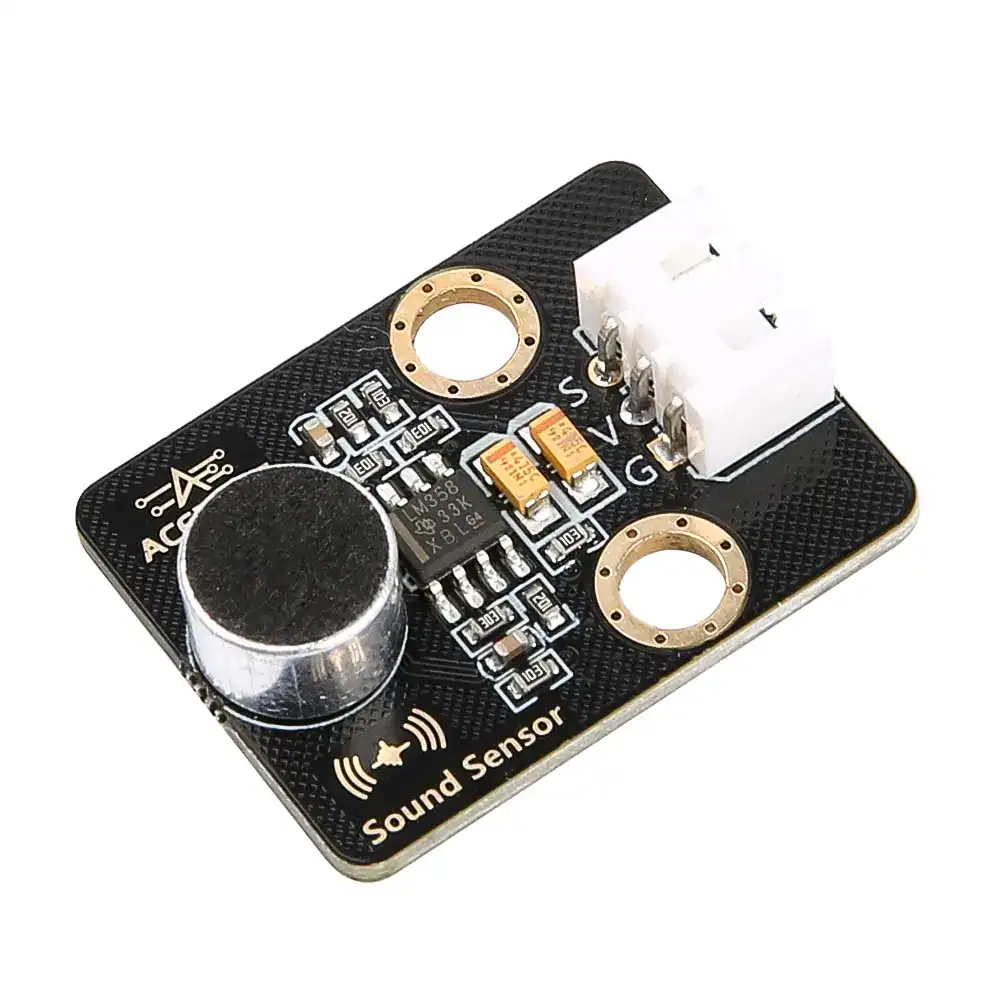

Introducción del producto #
El sensor de sonido es un sensor que se utiliza para detectar la fuerza o frecuencia de las señales de sonido en el entorno.
El sonido es esencialmente un tipo de onda mecánica, que se genera por la vibración del objeto causada por la vibración de las moléculas del medio circundante (como el aire, el agua, etc.), y luego forma ondas sonoras. Cuando las personas hablan frente a un micrófono, las ondas sonoras generadas por su voz golpean la membrana dentro del micrófono, lo que hace que vibre. Esta vibración se convierte en una señal eléctrica cuya amplitud corresponde a la intensidad del sonido. Al medir la amplitud de esta señal eléctrica, podemos determinar la magnitud del sonido.
Referencia de aplicación: interruptor de control de voz, detección de ruido, etc.
Especificación de parámetros #
| Parameters | Value alto/Descripción |
| Tensión de alimentación | 5V |
| Temperatura de funcionamiento | 0 ° C ~ + 70 ° C |
| Señal de salida | Señal analoga |

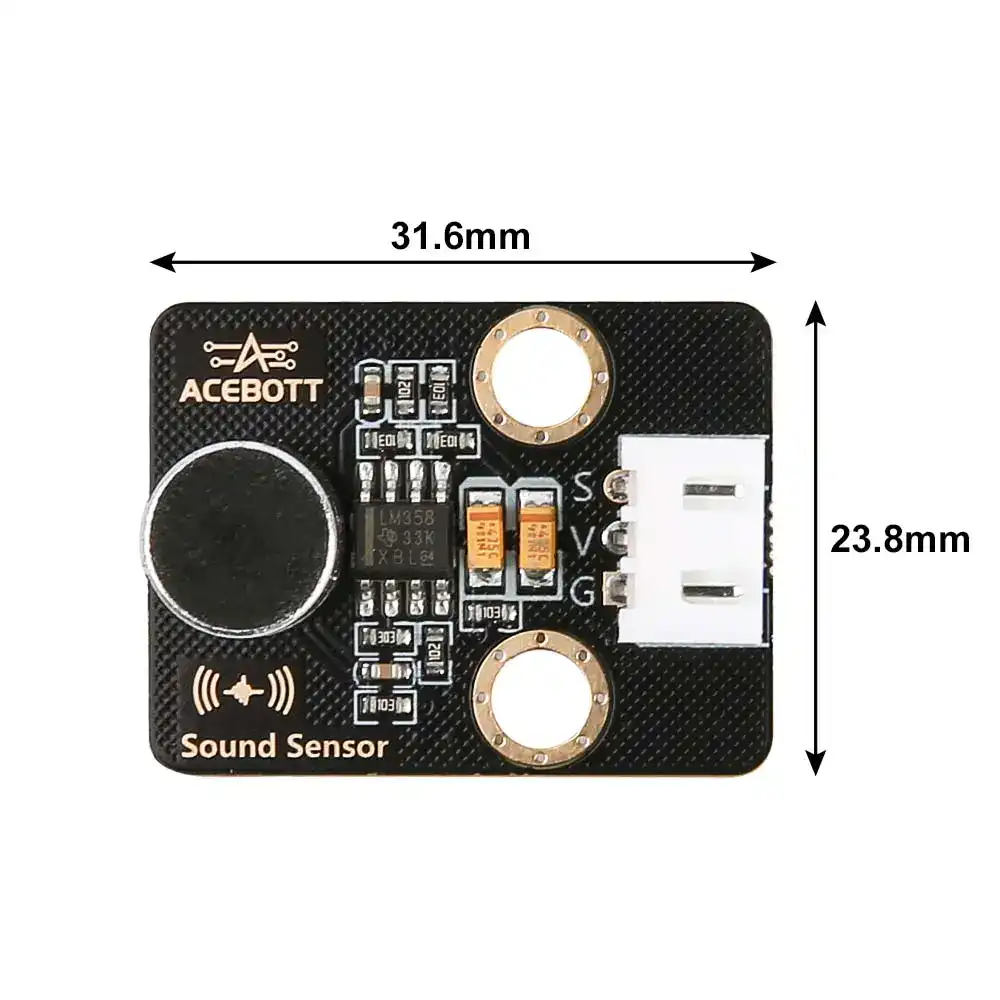

| Tamaño | 3.16cm * 2.38cm |
#
Diagrama de cableado #
Nota: La placa de expansión está adjunta a esp32 placa controladora.
| Sensor de sonido | ESP32 |
| VCC | 5V |
| GND | GND |
| Firme | Pasador 32 |
Código de muestra #
void setup(){
pinMode(32, INPUT);//Set pin 32 to input mode
Serial.begin(115200);//Set baud rate to 115200
}
void loop(){
Serial.println(analogRead(32));//Read the state of pin 32 and print it to the serial monitor
}
Nota: Si está utilizando una placa Arduino, cambie el pin en el programa a PIN A0, configure la velocidad en baudios a 9600 y luego conecte el pin de hardware al PIN A0 y cargue el programa.
Resultado de la prueba #

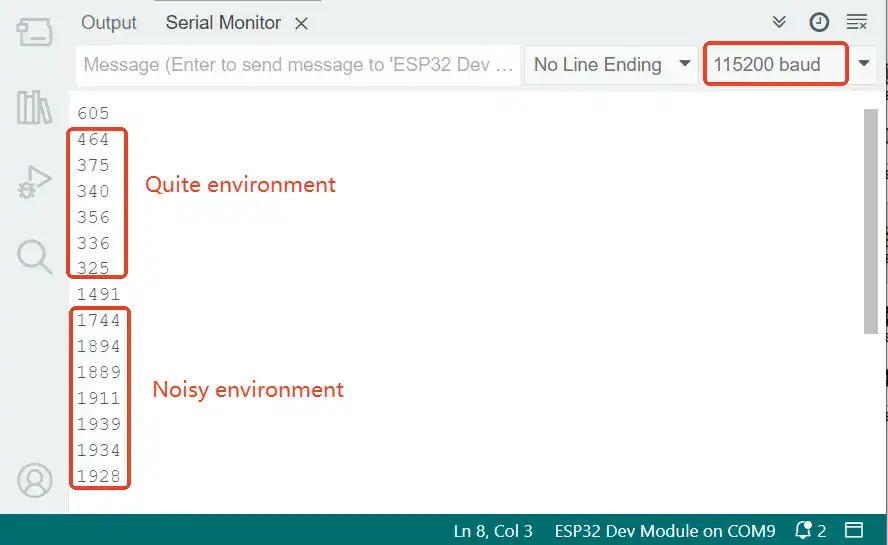

Después de conectar correctamente la línea según el diagrama de cableado y cargar el programa correcto, abra el puerto serie, configure la velocidad en baudios (115200 baudios) y active el modo continuo. Hable al sensor de sonido; cuanto más alto sea el sonido, mayor será el número.
Al hacer clic en la detección del gráfico del puerto serie, puede observar el cambio de la forma de onda de amplitud del sonido.

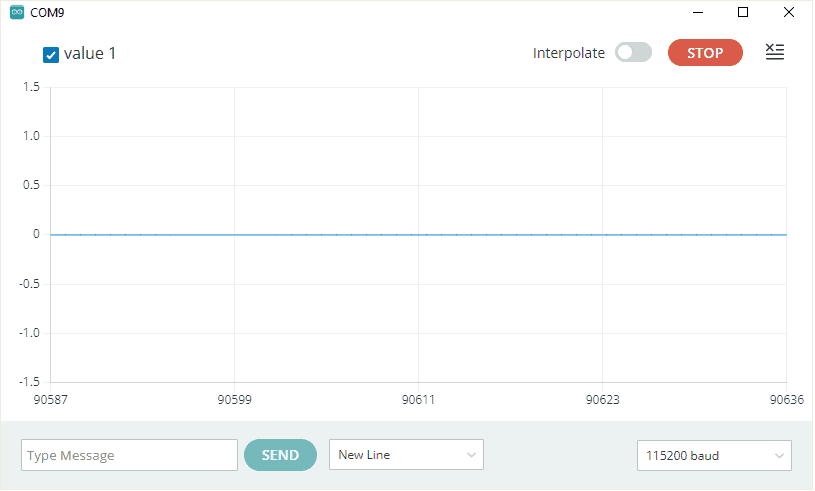

Cuando no se detecta ningún sonido:

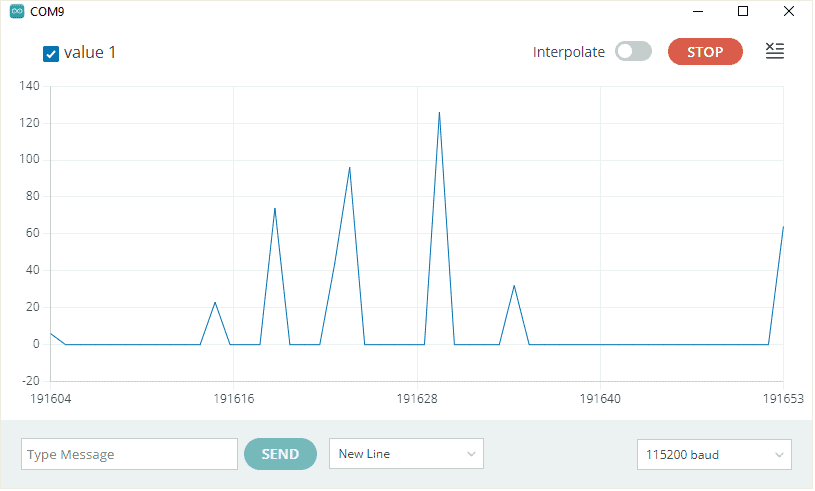

Cuando se detecta sonido:
