Sensor de humedad QB040/QB072

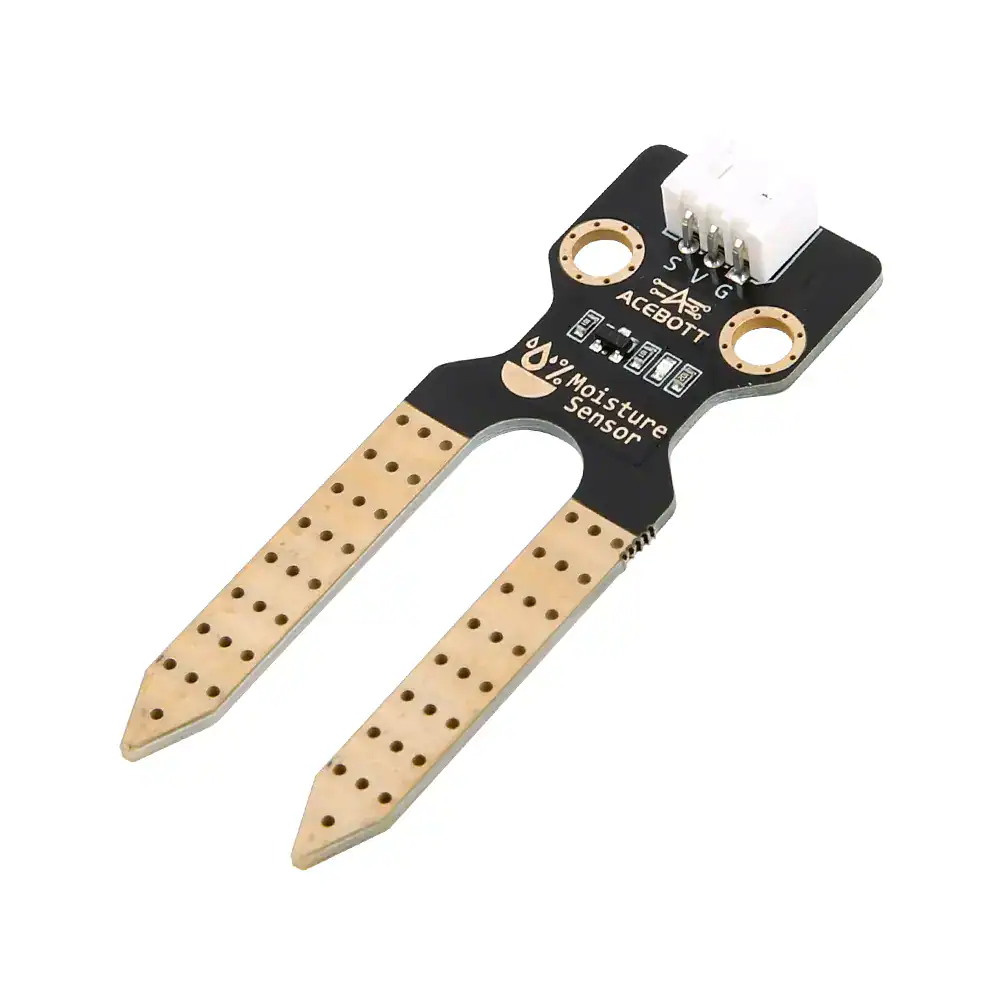

Introducción del producto #

El sensor de humedad del suelo es un sensor que se utiliza para detectar la humedad del suelo, lo que puede detectar la condición del suelo a tiempo para que las plantas crezcan mejor.

El sensor de humedad del suelo consiste en insertar dos sondas en el suelo y, a medida que la corriente pasa a través del suelo, el sensor obtiene el valor de resistencia leyendo el cambio de corriente entre las dos sondas y convierte este valor de resistencia en contenido de humedad. Cuanto mayor sea la humedad (y menor la resistencia), mejor será la conductividad del suelo. Por lo tanto, si el suelo tiene escasez de agua, el valor analógico que emite el sensor disminuirá; de lo contrario, aumentará.

Referencia de aplicación: agricultura inteligente, investigación de plantas y otros escenarios que necesitan detectar la humedad del suelo.

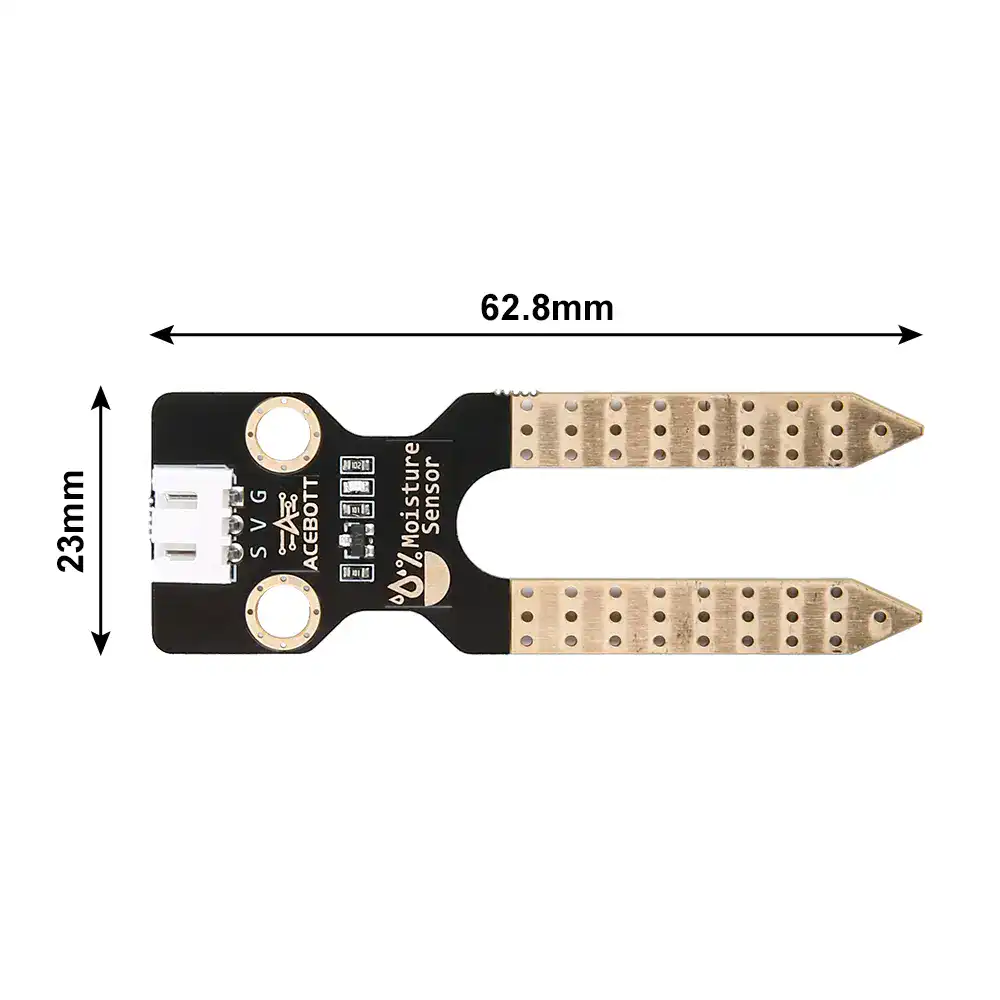

Especificación de parámetros #

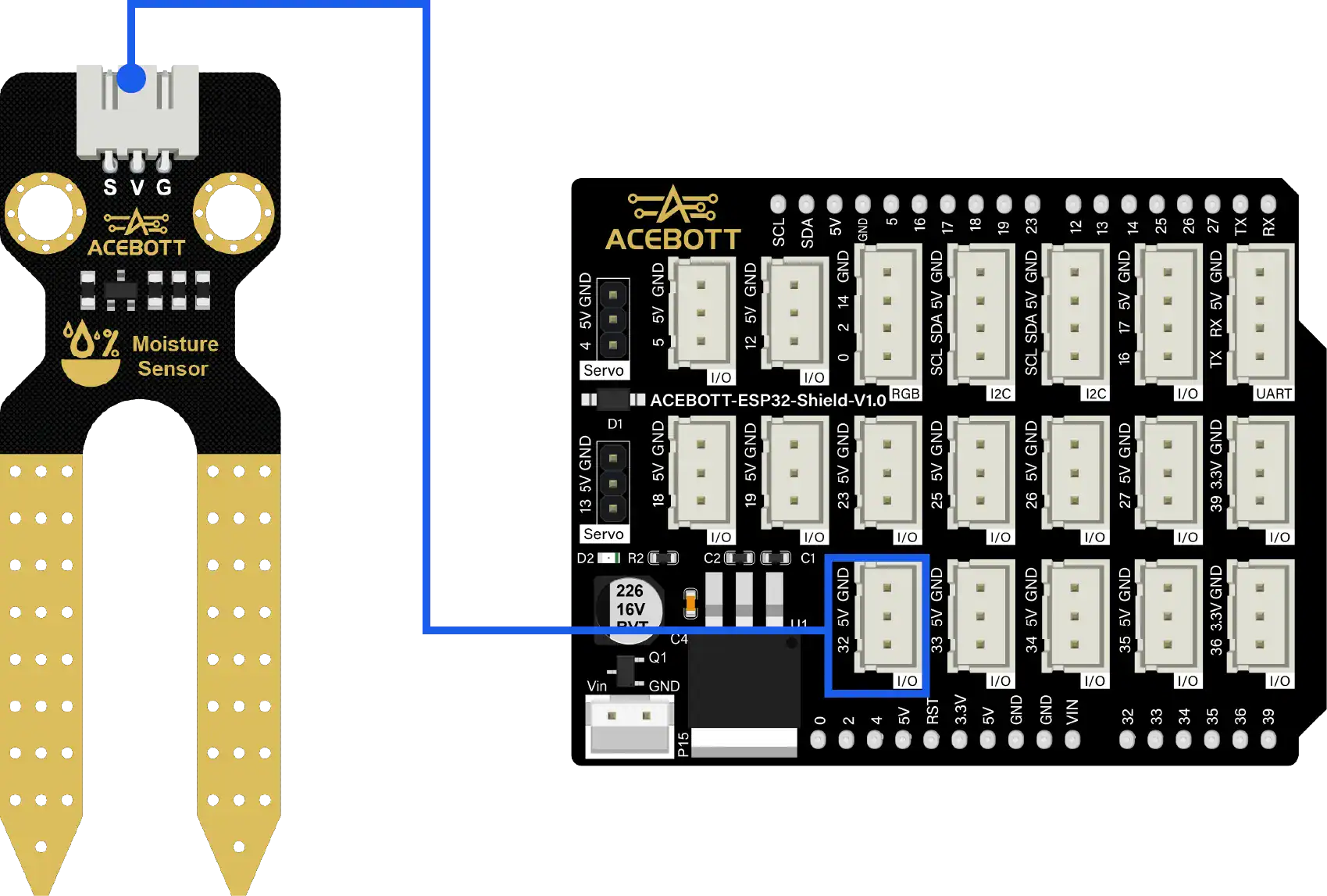

Diagrama de cableado #

Nota: La placa de expansión está conectada a esp32 placa controladora.

Código de muestra #

void setup() {
pinMode(32,INPUT);//Set pin 32 to input mode
Serial.begin(115200);//Set baud rate to 115200
}
void loop() {
Serial.println(analogRead(32));//Read the state of pin 32 and print it to the serial monitor
delay(1000);
}

Nota: Si está utilizando una placa Arduino, cambie el pin en el programa a PIN A0, configure la velocidad en baudios a 9600 y luego conecte el pin de hardware al PIN A0 y cargue el programa.

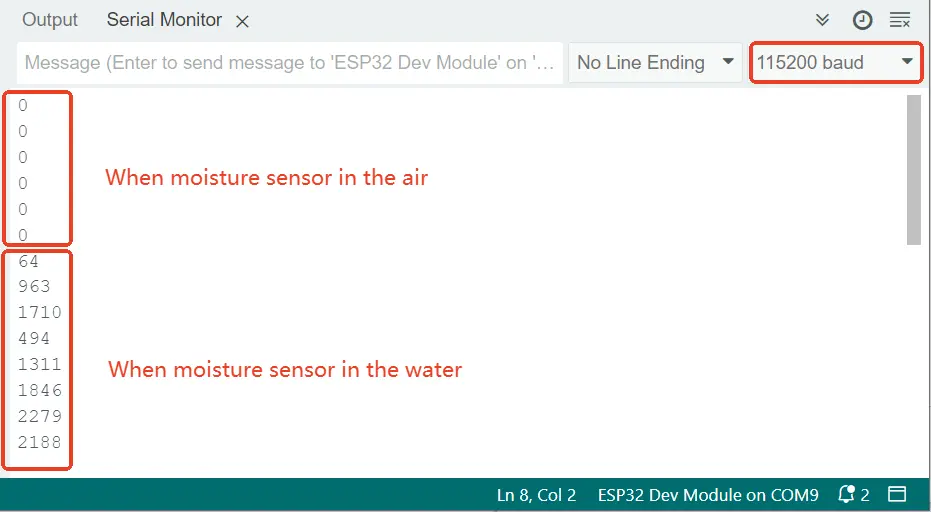

Resultado de la prueba #

Después de cargar el código en la placa controladora, abra el monitor del puerto serie del IDE de Arduino y configure la velocidad en baudios a 115200.

Cuando colocamos el módulo en suelo húmedo o agua, cuanto más húmeda esté la superficie de contacto del módulo, mayor será el valor devuelto; cuando colocamos el módulo en suelo seco o aire, cuanto más seca esté la superficie de contacto del módulo, menor será el valor devuelto.

Nota: La parte activa del sensor no debe tocar el agua.
