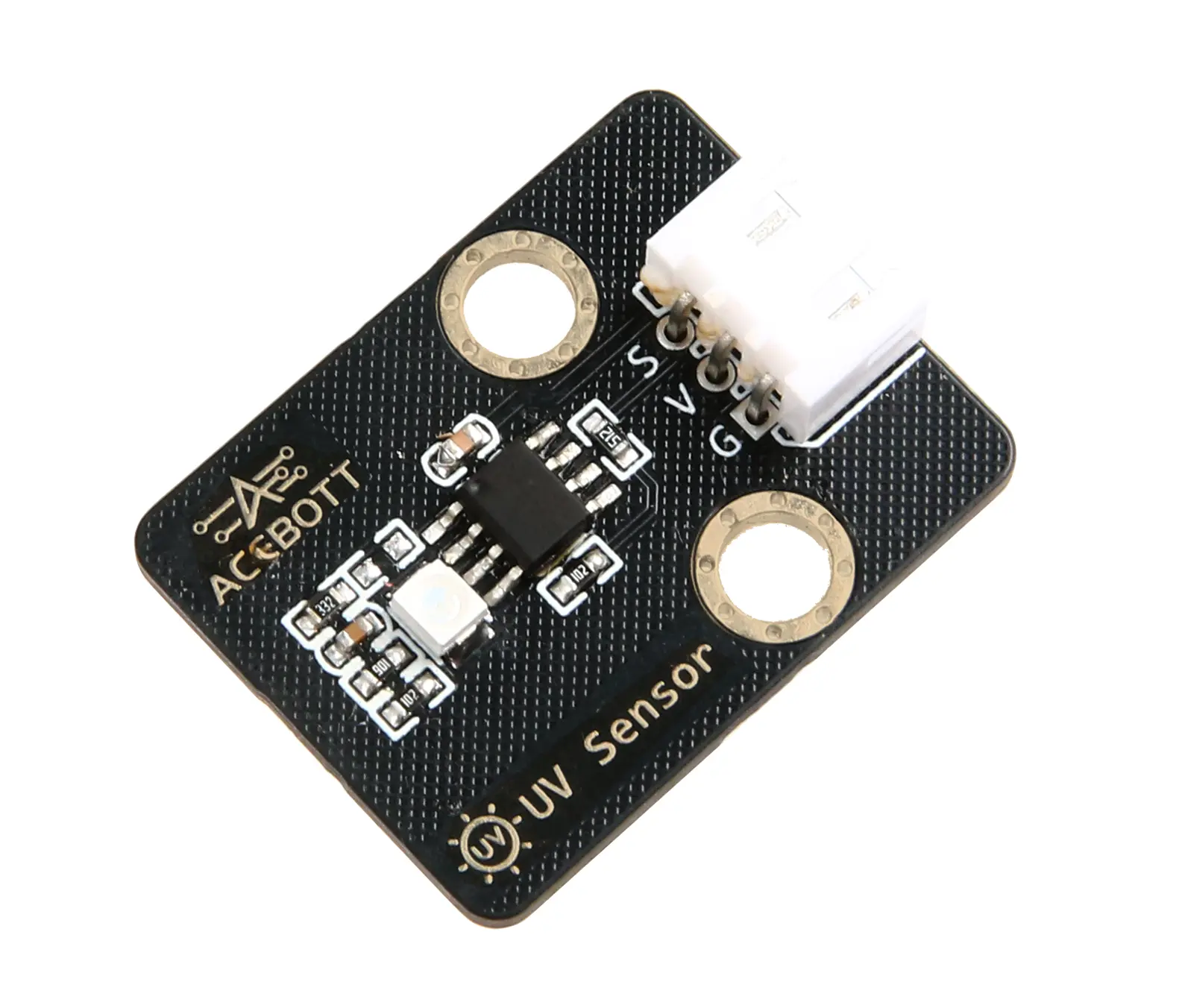

Sensor ultravioleta QB104

Introducción del producto #

El sensor UV es una prueba de la mejor cantidad de sensor ultravioleta, puede usar el elemento fotosensible mediante el modo fotovoltaico y el modo de guía de luz convierte la señal ultravioleta en una señal eléctrica medible, no necesita usar el filtro de longitud de onda, solo es sensible a los rayos ultravioleta, salida directa correspondiente índice ultravioleta (ÍNDICE UV) voltaje lineal, rango de voltaje de salida de aproximadamente 0 ~ 1100 mV.

Referencia de aplicación: probador UV, monitoreo de lámpara UV, equipo de lámpara de esterilización, etc.

---

Especificación de parámetros #

Parameter	Valor/DEscripcion
Tensión de alimentación	3.3V-5V
Tensión de salida	0~5 V (correspondiente al índice UV 0~10)
Exactitud de prueba	±1 índice UV
Longitud de onda de respuesta	200 ~ 370nm
Señal de salida	Señal analoga
Temperatura de funcionamiento	-20 ° C ~ + 85 ° C
Tamaño	3.2cm * 2.4cm

---

Diagrama de cableado #

Atención: La placa de expansión está conectada a esp32 placa controladora.

UV Sensor	ESP32
S	39
VCC	5V
GND	GND



---

Código de muestra #

#incluir //Importar biblioteca UV

ACB_Ultravioleta uv;



configuración nula () {

Serial.begin(115200);//Establecer puerto serie

uv.setpin(39);//Establece el pin del sensor UV

}



bucle vacío () {

int uv_Value = uv.read(“analogValue”);//Valor analógico Uv

int uv_level = uv.read(“nivel”);//Nivel Uv

Serial.print(“valor uv: “);

Serial.println(uv_Valor);

Serial.print(“nivel uv: “);

Serial.println(uv_level);

Serial.println(“———————“);

retraso (100);

}

Nota: Si está utilizando una placa Arduino, cargue el programa a continuación y conecte el hardware al PIN A0



Arduino código #

int level;

void setup() {
Serial.begin(9600);//Set serial port
pinMode(A0, INPUT);//Set pin A0 to input mode
}

void loop() {
int uv_value = analogRead(A0);
if (uv_value < 86)
{
level = 0;

} else if (uv_value < 171)
{
level = 1;
} else if (uv_value < 248)
{
level = 2;
} else if (uv_value < 330)
{
level = 3;
} else if (uv_value < 413)
{
level = 4;
} else if (uv_value < 495)
{
level = 5;
} else if (uv_value < 578)
{
level = 6;
} else if (uv_value < 660)
{
level = 7;
} else if (uv_value < 743)
{
level = 8;
} else if (uv_value < 825)
{
level = 9;
} else if (uv_value < 908) { level = 10; } else if (uv_value >= 990)
{
level = 11;
}

Serial.print("uv value: ");
Serial.println(uv_value);
Serial.print("uv level: ");
Serial.println(level);
Serial.println("---------------------");
delay(1000);
}

---

Resultado de la prueba #

Después de conectar con éxito la línea de acuerdo con el diagrama de cableado y cargar con éxito el programa correcto, cuando irradie el sensor UV con la lámpara UV o coloque el sensor UV a la luz solar exterior, el monitor del puerto serie emitirá el valor analógico actual de UV y el nivel correspondiente.



Índice de grado ultravioleta	Rango de valores analógicos de UV
0	<372
1	372 743 ~
2	744 1115 ~
3	1116 1487 ~
4	1488 1859 ~
5	1860 2231 ~
6	2232 2603 ~
7	2604 2975 ~
8	2976 3347 ~
9	3348 3719 ~
10	3720 4094 ~
11	≥ 4095

---
