Présentation du produit #
Un lecteur MP3 est un appareil audio numérique spécialement conçu pour lire de la musique au format MP3. Il se compose d'un microprocesseur, d'une mémoire et d'un décodeur audio. Le microprocesseur contrôle les opérations de l'appareil, la mémoire stocke les fichiers audio et le décodeur audio convertit les fichiers audio en signaux audio audibles. Le module MP3 peut être contrôlé via une communication série pour lire de la musique.
Référence d'application : Electronique mécanique, sécurité et antivol domestique, équipements de communication, appareils électroménagers, équipements médicaux, etc.
Spécification des paramètres #
| Paramètres | Valeur/Description |
| Tension de fonctionnement | 5V |
| Température de fonctionnement | -40 ° C ~ + 70 ° C |
| Interface | Port USB-C et série |
| Formats audio pris en charge | Prise en charge des fichiers audio de haute qualité MP3, WAV |
| Capacité maximale de la carte TF prise en charge | Support maximum Carte 32G TF |

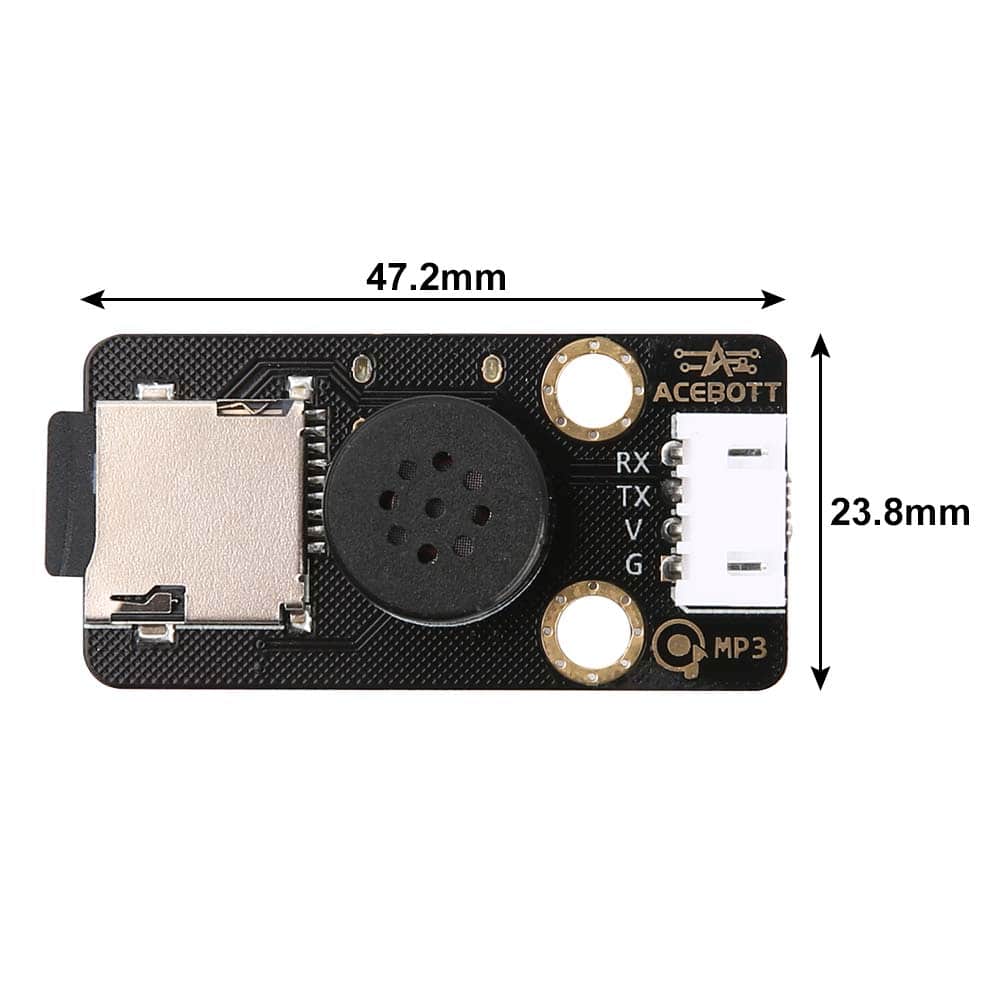

| Taille | 4.7cm * 2.4cm |
Magasin de musique #
Avant de contrôler le module MP3 pour lire de la musique, vous devez stocker des chansons sur la carte mémoire du module MP3. Voici les étapes à suivre pour stocker des chansons sur le module MP3 :

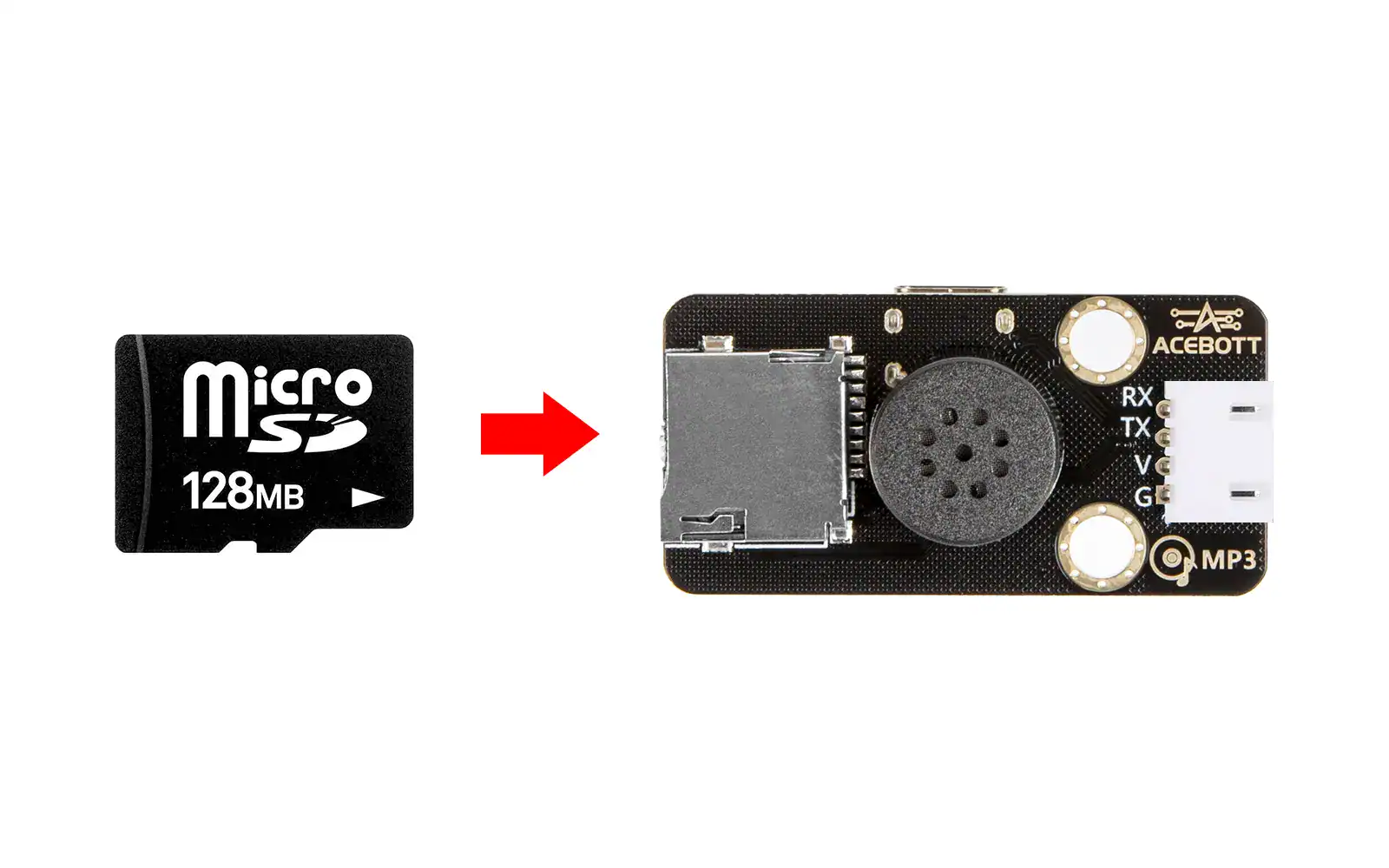

(1)Insérez la carte mémoire dans la fente pour carte du module MP3.
(2)Il y a un port USB à l'arrière du module lecteur MP3. Utilisez un câble de données de type C pour connecter le port USB du module MP3 à l'ordinateur.

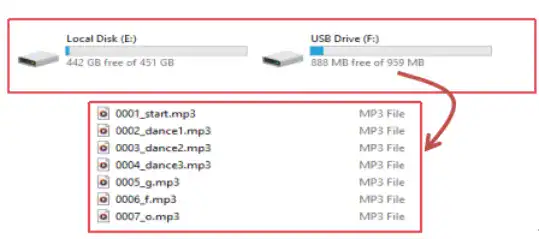

(3)Après avoir connecté le module MP3 à l'ordinateur, un nouveau dossier apparaît sur le disque système de l'ordinateur. Placez votre fichier MP3 dans le nouveau dossier qui apparaît. Si votre fichier MP3 est placé dans le répertoire racine de la carte mémoire, le nom du fichier MP3 doit commencer par un numéro à quatre chiffres, tel que « 0001Hero.mp3 », « 0002Jingle bells.mp3 ».

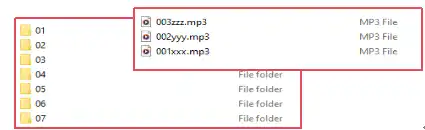

Si vous souhaitez créer un nouveau dossier dans le répertoire racine de la carte mémoire, le nom du dossier doit commencer par un numéro à deux chiffres et les fichiers MP3 dans le nom du dossier doivent commencer par un numéro à trois chiffres.
Schéma de câblage #
Remarque : la carte d’extension est fixée à esp32 carte contrôleur.
| Module MP3 | ESP32 |
| V | 5V |
| G | GND |
| TX | RX |
| RX | TX |
Attention : Les interfaces RX et TX de la carte de contrôle servent au téléchargement et au débogage du programme. Si vous utilisez cette interface pour communiquer avec un périphérique externe, vous devez déconnecter ce dernier de l'interface avant de télécharger ou de déboguer le programme, puis reconnecter le périphérique une fois le téléchargement terminé.
Exemple de code #
#include
my1690 MP3;//Generate an MP3 object
void setup() {
Serial.begin(9600);//Set the baud rate to 9600
delay(100);
MP3.setLoopMode();//Set loop mode
delay(100);
}
void loop() {
MP3.play();//Play Song
}
Remarque : si vous utilisez une carte Arduino, connectez la broche RX du module MP3 à la broche 1 de l'Arduino et la broche TX à la broche 0 de l'Arduino, puis téléchargez le programme.
Résultat du test #
Lorsque vous avez connecté avec succès les circuits selon le schéma de câblage et téléchargé avec succès le programme correct, votre module MP3 jouera de la musique.
