Светодиодный модуль QB007/QB081

Внедрение продукции #

Светодиодный модуль — это компонент, который объединяет светодиодные лампы, схемы управления и корпус. Используется для обеспечения функций освещения, индикации или отображения. В зависимости от конкретных требований применения светодиодный модуль может иметь самые разные формы, размеры и цвета, а его цвет зависит от материала и принципа излучения света.
Область применения: сигнальные лампы, прожекторы и т.д.

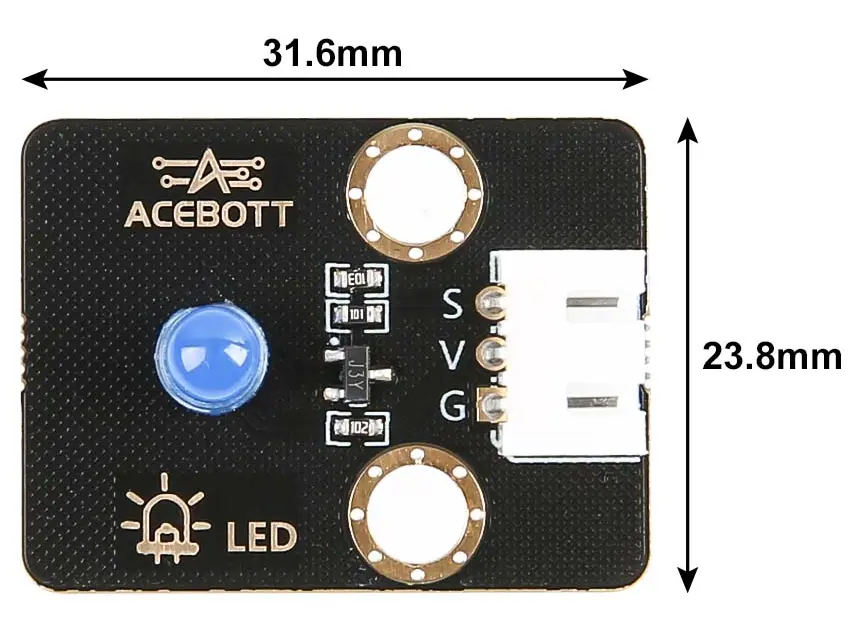

Спецификация параметра #

#

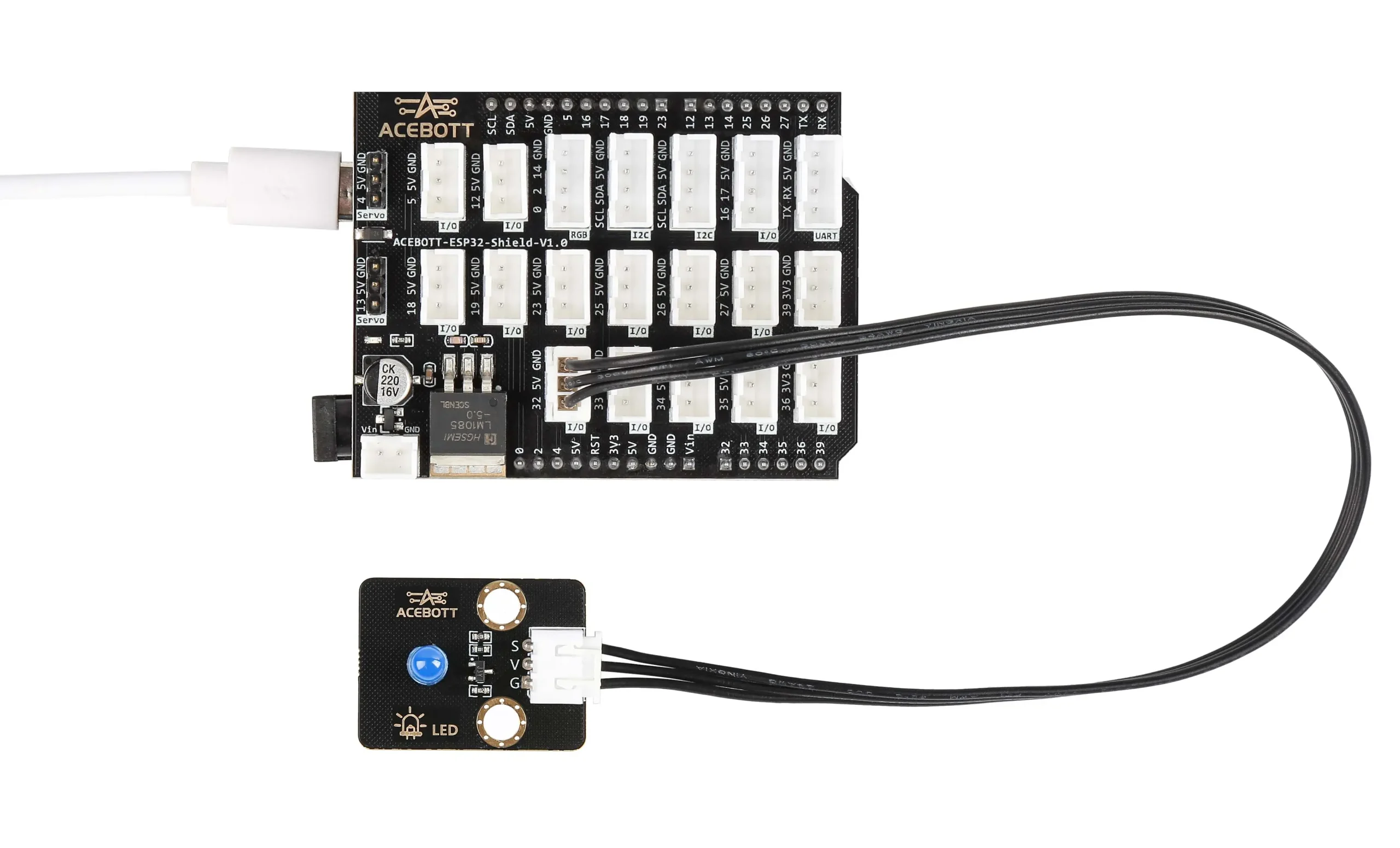

Схема подключения #

Примечание: Плата расширения прикреплена к esp32 плата контроллера.

Пример кода #

void setup(){
pinMode(32, OUTPUT);//Set pin 32 as an output pin
}
void loop(){
digitalWrite(32, HIGH);//Turn on the led
delay(1000);//Wait for 1 second
digitalWrite(32, LOW);//Turn off the led
delay(1000);//Wait for 1 second
}

Примечание: Если вы используете плату Arduino, то измените контакт в программе на PIN7, а затем подключите аппаратный контакт к PIN7 и загрузите программу.

Результат испытаний #

После успешного подключения линии в соответствии со схемой электропроводки и успешной загрузки правильной программы индикатор загорится и начнет мигать.

Связанные ресурсы #

PDF и код
