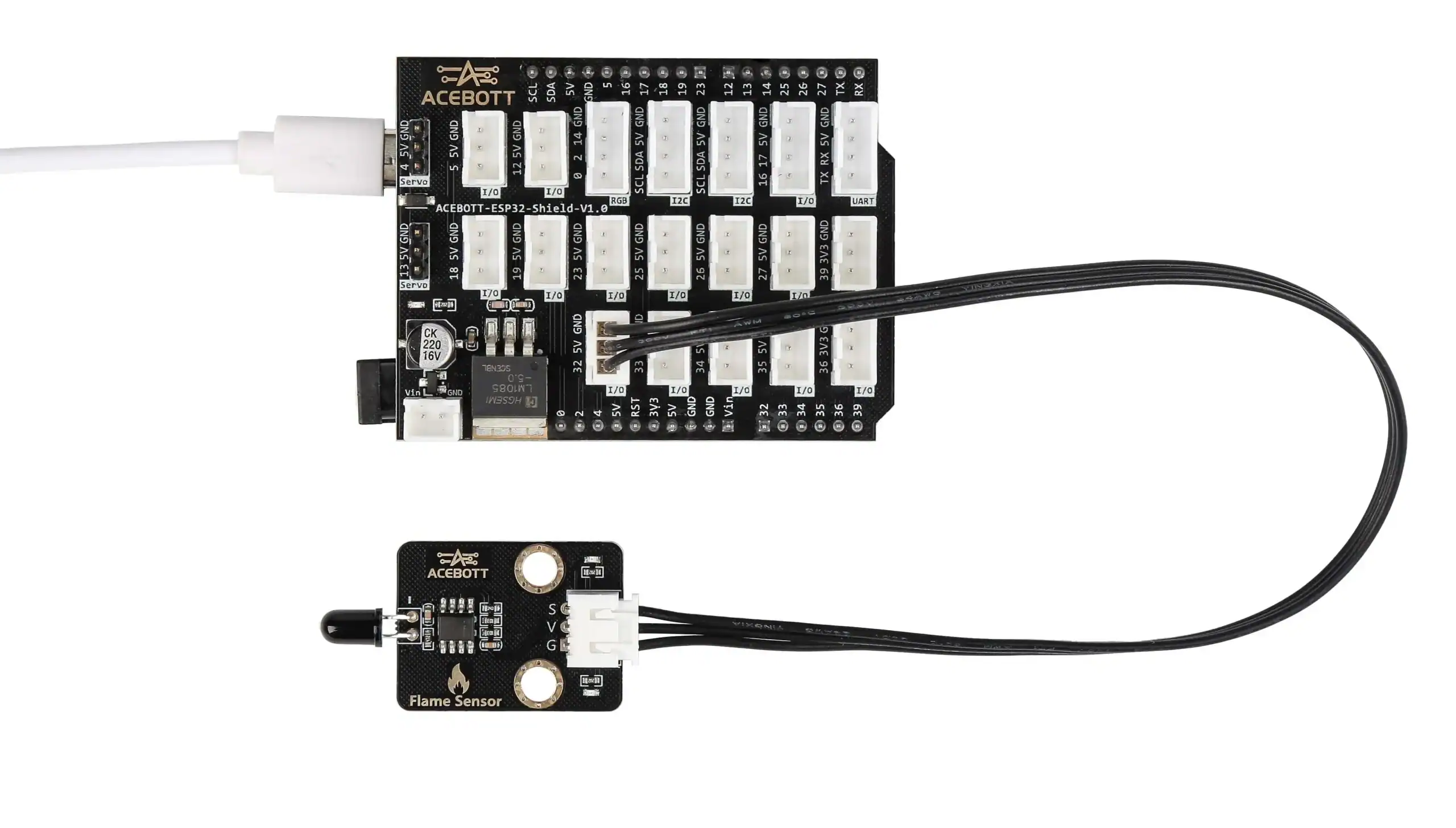

Датчик пламени QB011/QB083

Внедрение продукции #

Датчик пламени может обнаруживать источники света с длиной волны от 760 нм до 1100 нм для обнаружения источников возгорания или других источников излучения. Принцип его работы основан на том, что пламя в процессе горения испускает определенную частоту инфракрасного излучения и видимого света, используя специальную инфракрасную приемную трубку для захвата инфракрасной длины волны в пламени для обнаружения наличия пламени.

Область применения: пожарный робот, пожарная сигнализация и т. д.

Спецификация параметра #

#

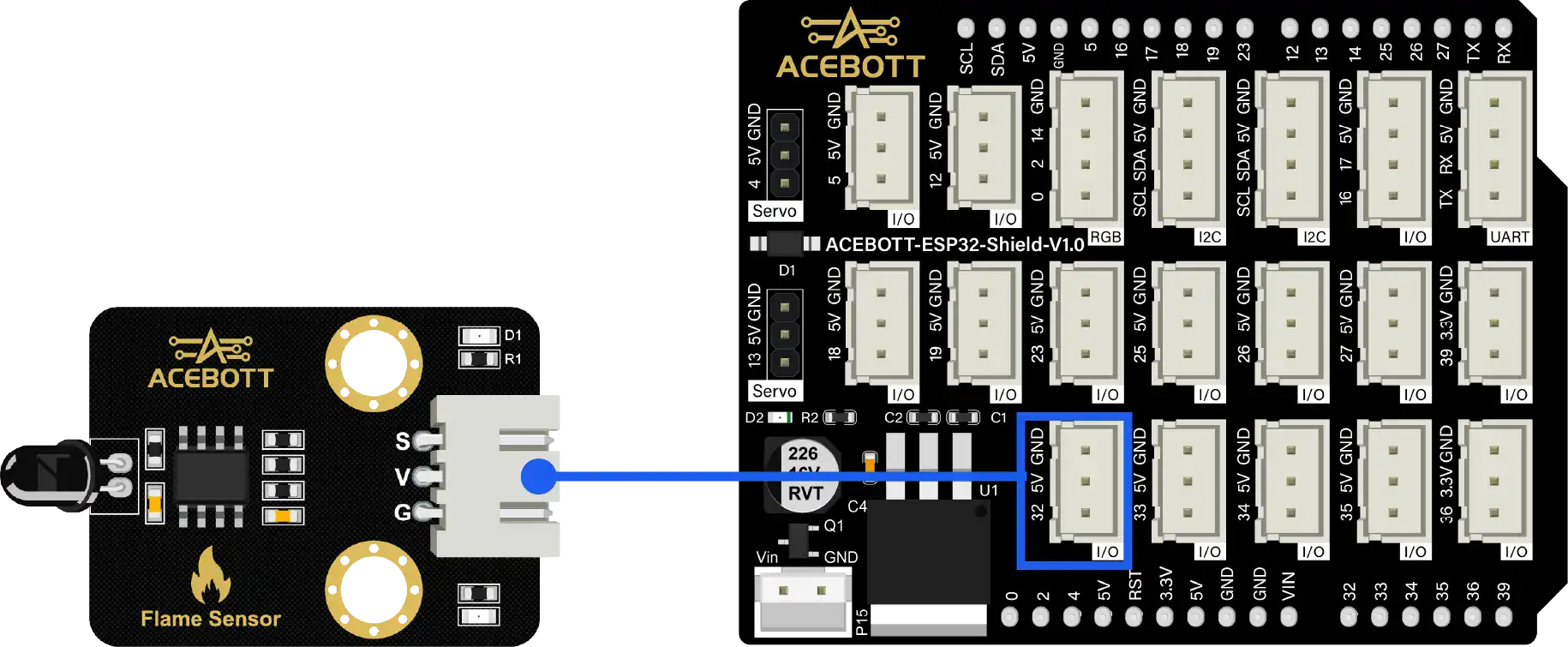

Схема подключения #

Примечание: Плата расширения прикреплена к esp32 плата контроллера.

Пример кода #

void setup() {
pinMode(32,INPUT);//Set pin 32 to input mode
Serial.begin(115200);//Set baud rate to 115200
}
void loop() {
Serial.println(digitalRead(32));//Read the state of pin 32 and print it to the serial monitor
delay(1000);
}

Примечание: Если вы используете плату Arduino, то измените контакт в программе на PIN7, установите скорость передачи данных на 9600, а затем подключите аппаратный контакт к PIN7 и загрузите программу.

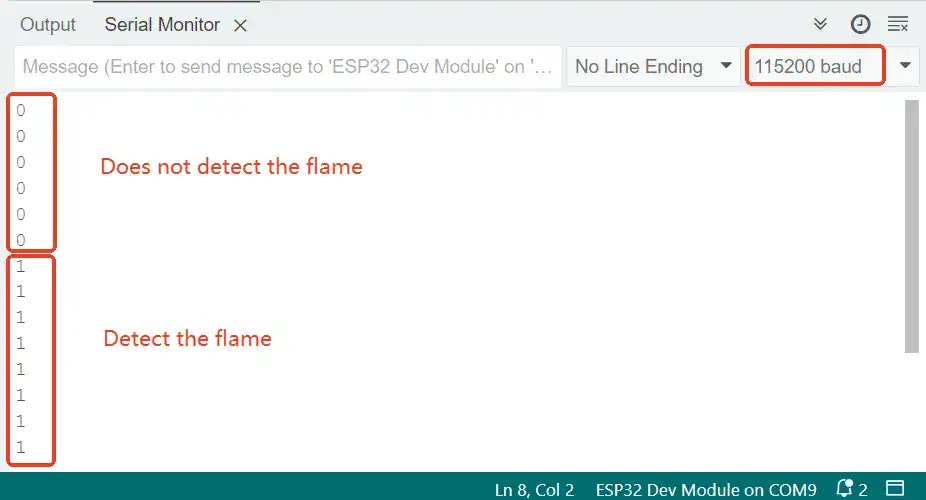

Результаты тестирования #

После загрузки кода на плату контроллера откройте монитор последовательного порта Arduino IDE, установите скорость передачи данных 115200 и переключитесь в режим прокрутки.

Если перед датчиком пламени есть пламя, датчик возвращает данные 1; если перед датчиком пламени нет пламени, датчик возвращает данные 0.

Связанные ресурсы #

PDF и код
