QB012/QB091 Датчик касания

Внедрение продукции #

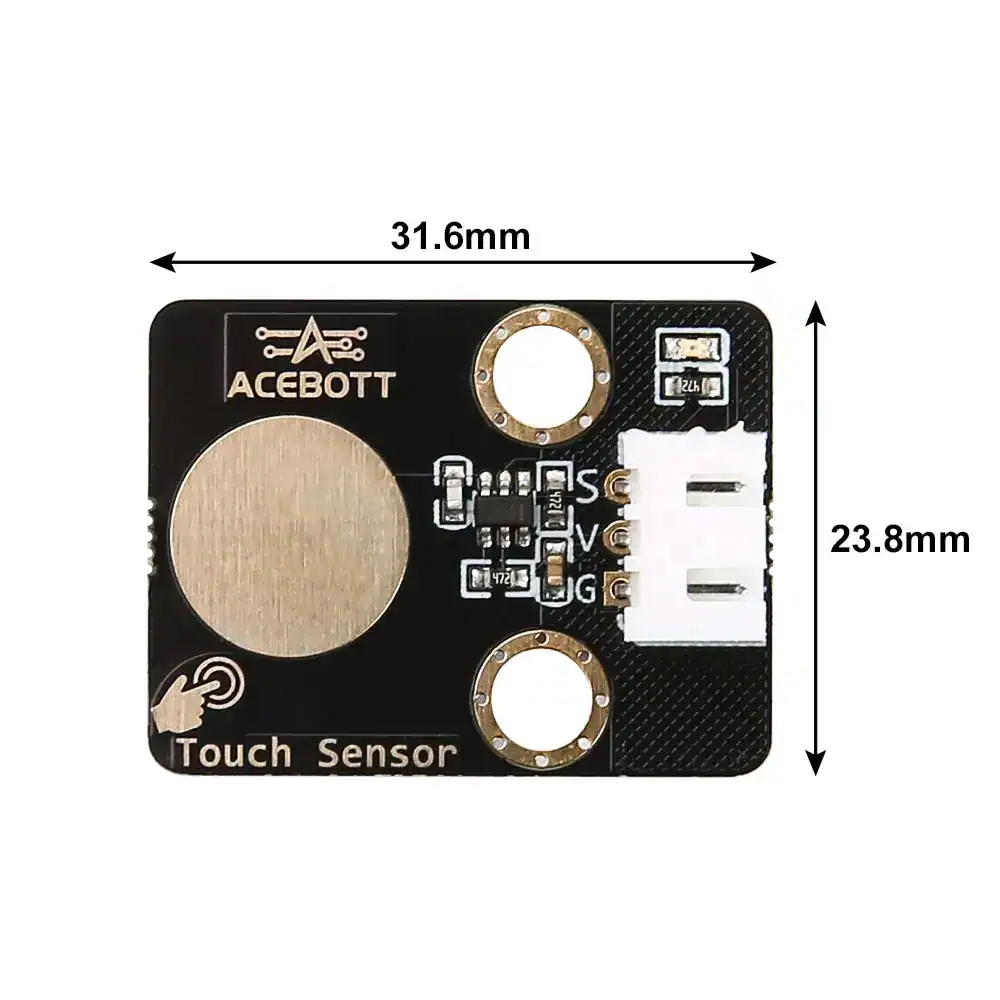

Датчик касания — это своего рода емкостный модуль сенсорного переключателя, который может обнаруживать и реагировать на человеческое прикосновение. Он имеет встроенную ИС обнаружения касания (TTP223B), которая способна преобразовывать касание пользователя в электрические сигналы для интерактивного взаимодействия с устройством. Датчик касания выдает низкий уровень, когда мы касаемся пальцем определенного места, и переключается на вывод высокого уровня, когда касания нет.

Широко используется в мобильных телефонах с сенсорным экраном, планшетных компьютерах, умных часах, умных домах и т. д.

Спецификация параметра #

Схема подключения #

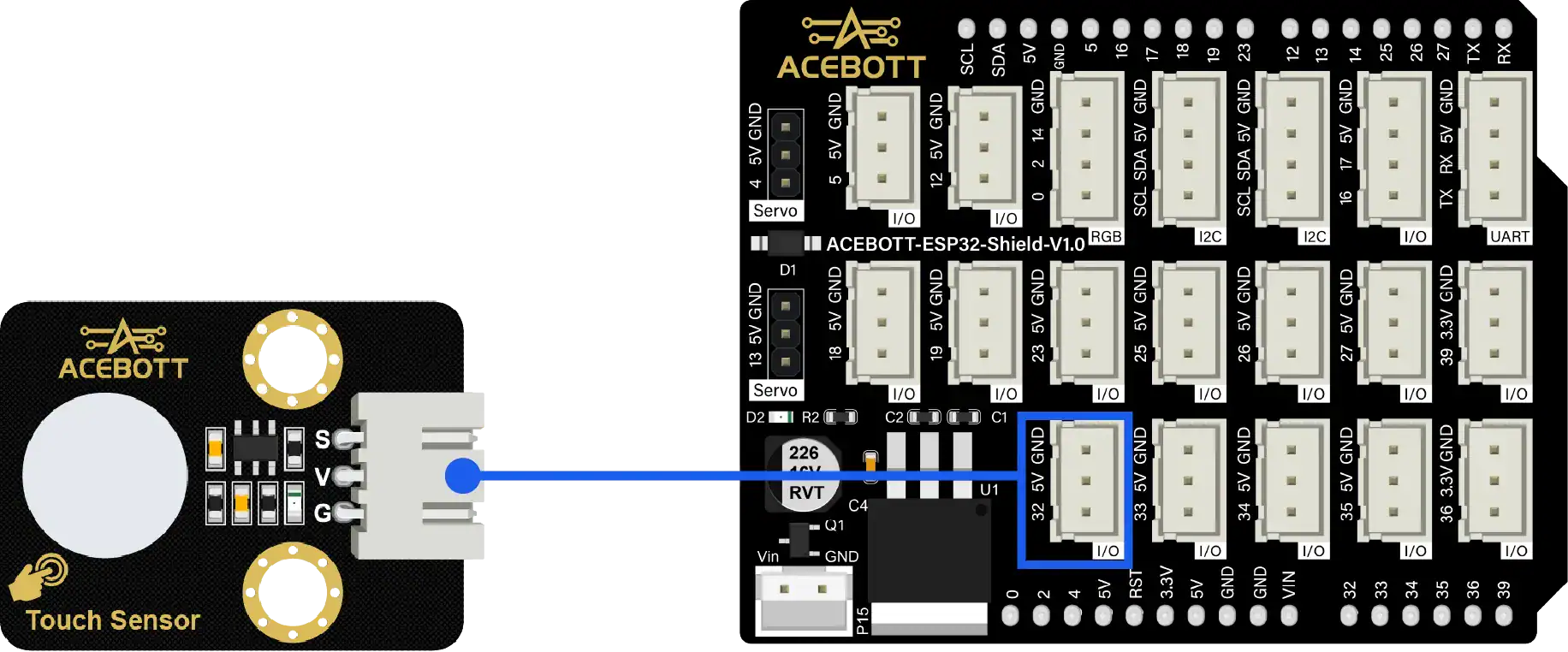

Примечание: Плата расширения прикреплена к esp32 плата контроллера.

Пример кода #

void setup() {
pinMode(32,INPUT);//Set pin 32 to input mode
Serial.begin(115200);//Set baud rate to 115200
}
void loop() {
Serial.println(digitalRead(32));//Read the state of pin 32 and print it to the serial monitor
delay(1000);
}

Примечание: Если вы используете плату Arduino, то измените контакт в программе на PIN7, установите скорость передачи данных на 9600, а затем подключите аппаратный контакт к PIN7 и загрузите программу.

Результаты тестирования #

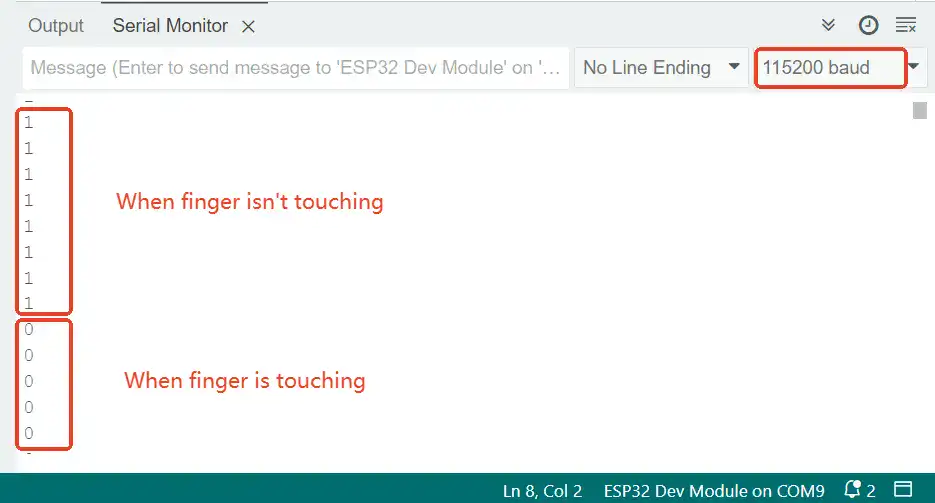

После загрузки кода на плату контроллера откройте монитор последовательного порта Arduino IDE, установите скорость передачи данных 115200 и переключитесь в режим прокрутки. Когда наш палец касается определенной позиции сенсорного датчика, индикатор датчика включается, а монитор последовательного порта отображает «0», а когда палец не касается, индикатор датчика выключается, а монитор последовательного порта отображает «1».

Связанные ресурсы #

PDF и код
