Модуль RGB QB014/QB082

Внедрение продукции #

Модуль RGB представляет собой интегрированный красный, зеленый, синий трехцветный светодиодный модуль (Light Emitting Diode), состоящий из трех независимых лампочек красного, зеленого и синего цвета, обычно имеет четыре контакта, общедоступный порт и три порта управления цветом. Мы можем управлять тремя независимыми лампочками красного, зеленого и синего цвета по отдельности через порт управления, чтобы реализовать эффект смешивания света и производить множество различных цветовых эффектов.

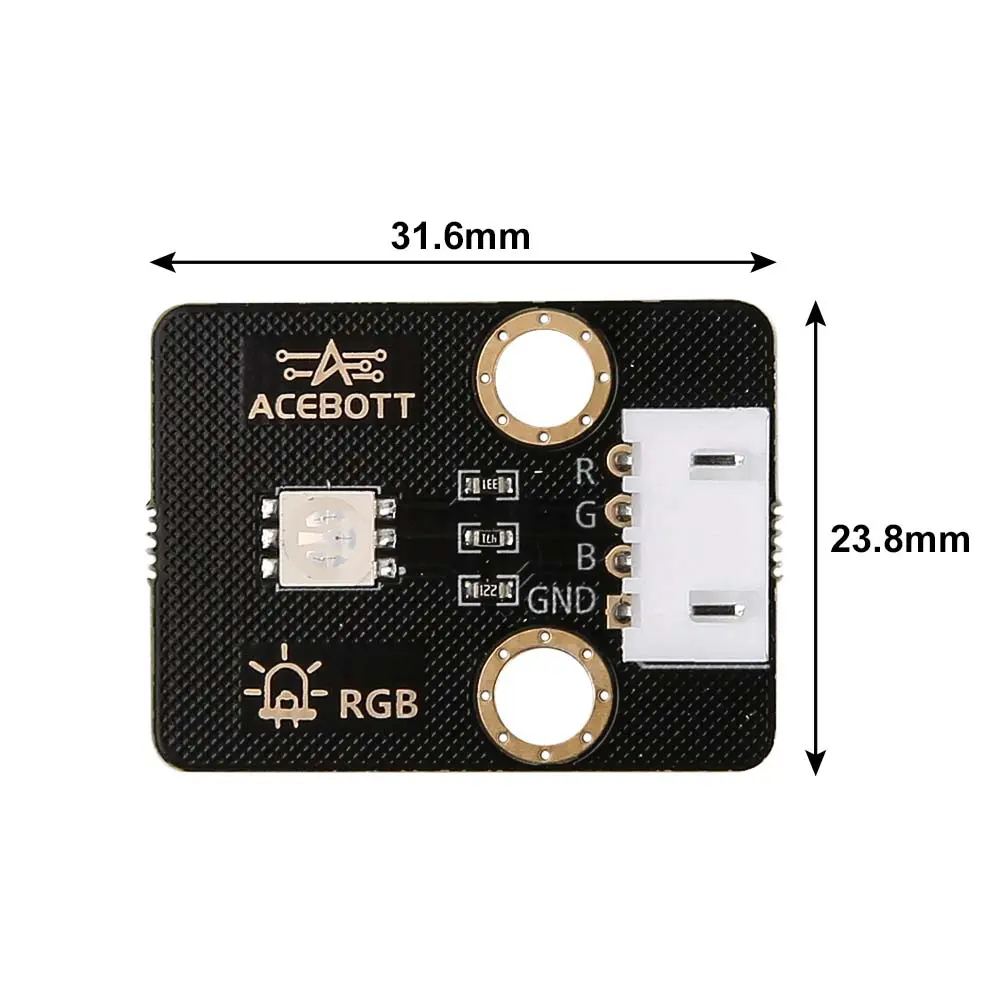

Спецификация параметра #

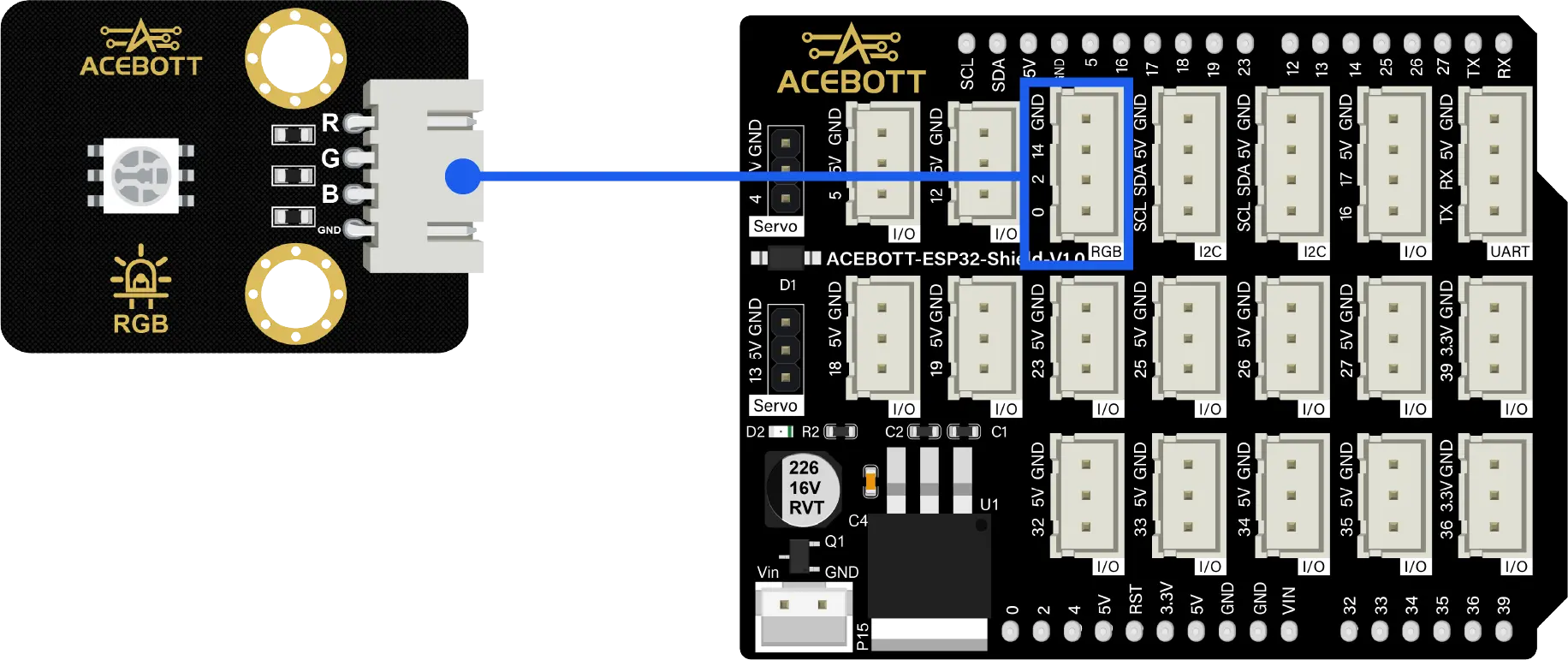

Схема подключения #

Примечание: Плата расширения прикреплена к esp32 плата контроллера.

 Пример кода #

//Set the RGB pin
int redpin=0;
int bluepin=14;
int greenpin=2;
int val;
void setup(){
pinMode(redpin,OUTPUT);
pinMode(bluepin,OUTPUT);
pinMode(greenpin,OUTPUT);
}
void loop()
{
for(val=255;val>0;val--){
analogWrite(redpin,val);
analogWrite(bluepin,255-val);
analogWrite(greenpin,128-val);
delay(1);
}
for(val=0;val<255;val++){
analogWrite(redpin,val);
analogWrite(bluepin,255-val);
analogWrite(greenpin,128-val);
delay(1);
}
}

Примечание: Если вы используете плату Arduino, то измените красный контакт в программе на PIN3, синий контакт в программе на PIN4, зеленый контакт в программе на PIN5, а затем подключите аппаратный контакт к PIN3, PIN4, PIN5 и загрузите программу.

Результаты тестирования #

После загрузки кода на плату контроллера загорится RGB-индикатор, а цвет подсветки дисплея будет меняться в следующем порядке: голубой и розовый.

Связанные ресурсы #

PDF и код
