QB055/QB084 Датчик газа MQ-4

Внедрение продукции #

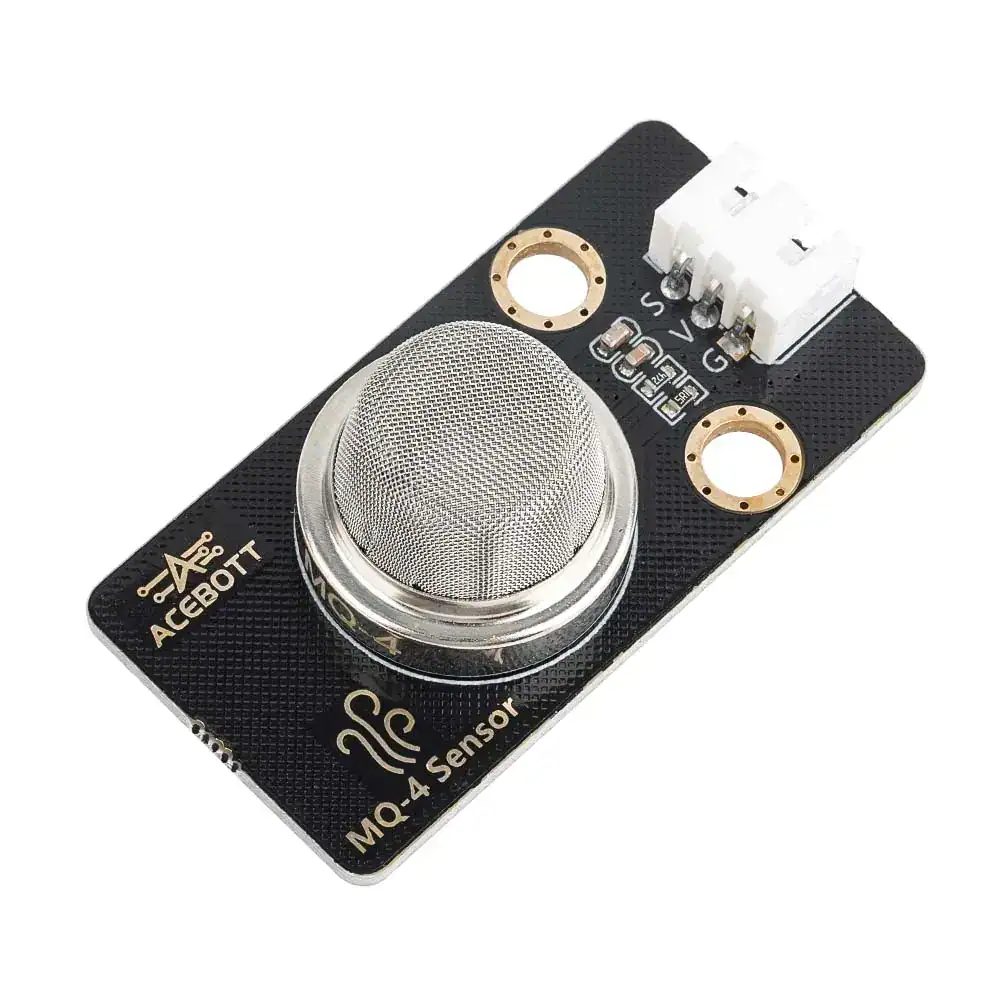

Датчик газа MQ-4 — это датчик горючего газа, который может определять концентрацию горючего газа в окружающей среде. Принцип его работы основан на изменении электрических свойств полупроводниковых газочувствительных материалов. При наличии горючего газа (например, метана, пропана, бутана и т. д.) газочувствительные материалы внутри датчика будут реагировать с газом, что приведет к изменению значения сопротивления материала.

Он широко используется в бытовых и промышленных целях для обнаружения утечек метана, сигнализации об утечках газа и обнаружения газа.

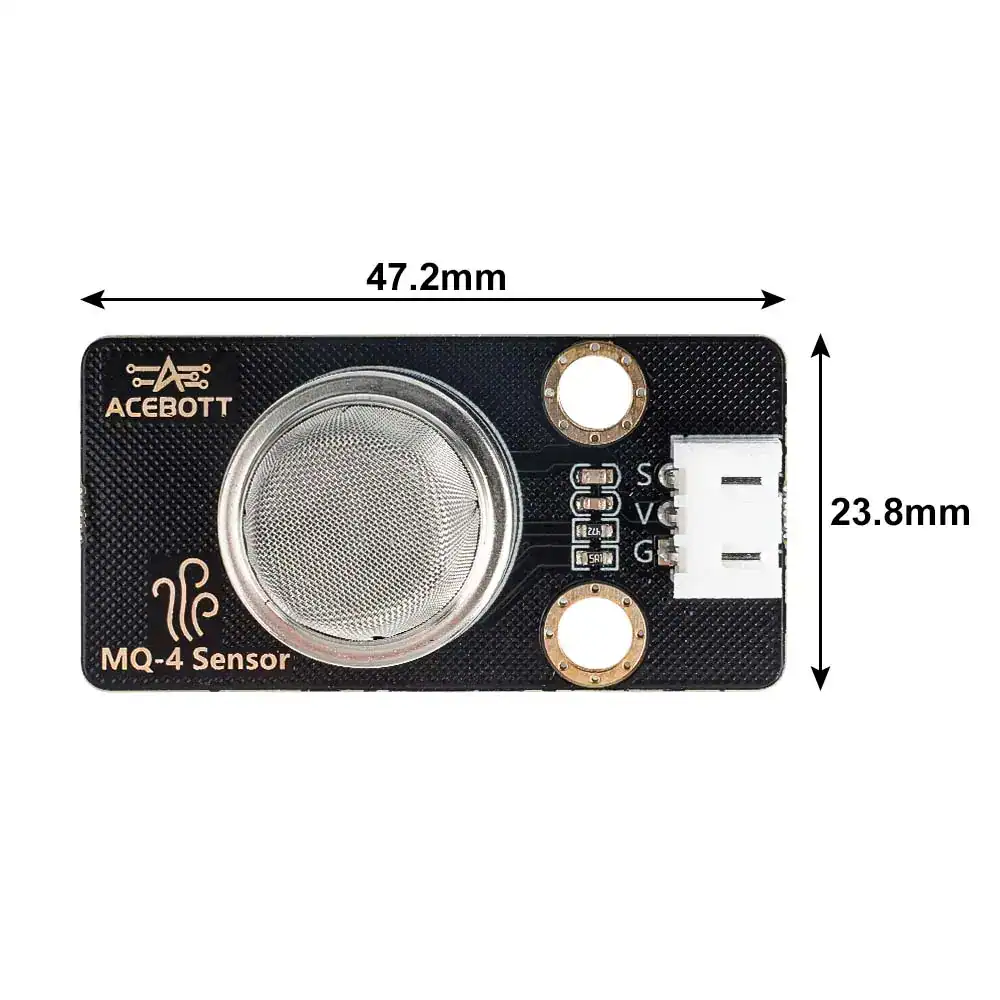

Спецификация параметра #

#

Схема подключения #

Примечание: Плата расширения прикреплена к esp32 плата контроллера.

Пример кода #

void setup() {
pinMode(32,INPUT);//Set pin 32 to input mode
Serial.begin(115200);//Set baud rate to 115200
}
void loop() {
Serial.println(analogRead(32));//Read the state of pin 32 and print it to the serial monitor
delay(1000);
}

Примечание: Если вы используете плату Arduino, то измените контакт в программе на PIN A0, установите скорость передачи данных на 9600, а затем подключите аппаратный контакт к PIN A0 и загрузите программу.

Результаты тестирования #

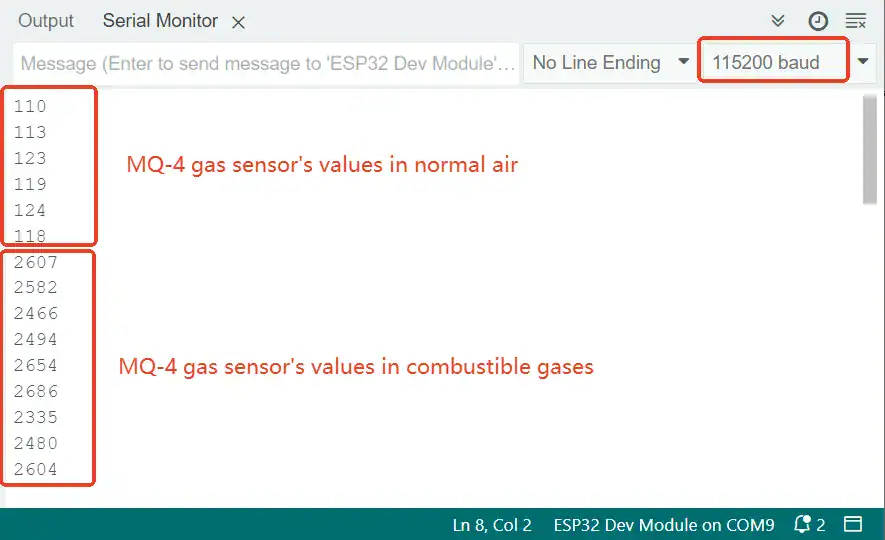

После загрузки кода на плату контроллера откройте монитор последовательного порта Arduino IDE, установите скорость передачи данных 115200 и переключитесь в режим прокрутки. При нажатии наполовину зажигалкой будет выпущен горючий газ. В это время газ будет распыляться на газовый датчик MQ-4, и можно будет увидеть следующие данные.

Примечание: Газовый датчик MQ-4 вначале нагревается, и до нормального обнаружения пройдет 20 секунд.

Связанные ресурсы #

PDF и код
