QB096 Инфракрасный датчик предотвращения препятствий

Внедрение продукции #

Инфракрасный датчик обхода препятствий передает инфракрасный свет через передатчик и определяет изменение количества света, отраженного объектом обнаружения или заблокированного приемником, для получения выходного сигнала.

Принцип работы инфракрасного датчика обхода препятствий основан на фотоэлектрическом эффекте, который преобразует энергию фотонов в энергию электронов. Инфракрасный датчик обхода препятствий в основном включает в себя источник света, приемник, схему обработки сигнала и другие части. Среди них источник света в основном используется для облучения обнаруживаемого объекта определенной интенсивностью света, а приемник принимает световой сигнал, отраженный, переданный, рассеянный или испущенный обнаруживаемым объектом через фоточувствительный элемент, и преобразует его в электрический сигнал. Наконец, схема обработки сигнала усиливает, фильтрует, сравнивает и подсчитывает электрический сигнал для реализации обнаружения и управления объектом.

Область применения: Автоматические двери, лифты, системы безопасности и т. д.

Спецификация параметра #

Схема подключения #

Примечание: Плата расширения прикреплена к esp32 плата контроллера.

Пример кода #

#define PE 23 //Define the pins of the infrared obstacle avoidance sensor
void setup() {
pinMode(PE, INPUT); //Set the infrared obstacle avoidance sensor pin to input mode
Serial.begin(115200); //Initialize baud rate
}

void loop() {
if (digitalRead(PE) == 0) { // Determine whether the infrared obstacle avoidance sensor detects an obstacle
Serial.println("Obstacle detected!");
delay(1000);
}
}

Примечание: Если вы используете плату Arduino, то измените контакт в программе на PIN7, установите скорость передачи данных на 9600, а затем подключите аппаратный контакт к PIN7 и загрузите программу.

Результат испытаний #

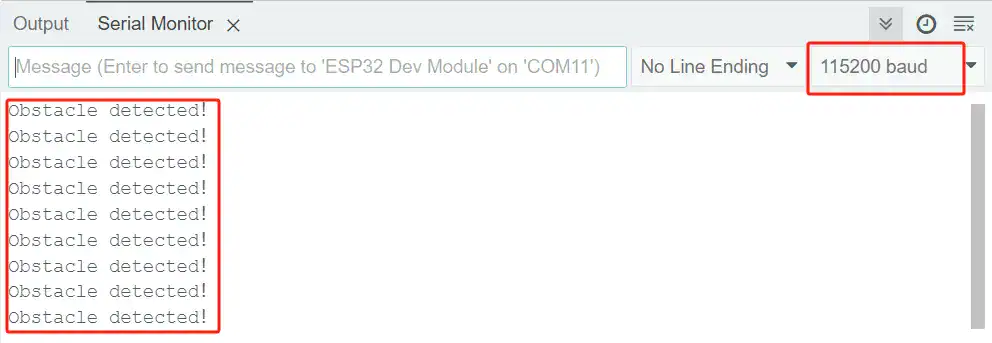

После успешного подключения цепей в соответствии со схемой электропроводки и успешной загрузки правильной программы последовательный монитор выведет сообщение «Обнаружено препятствие!» при обнаружении приближающегося человека или препятствия.

Связанные ресурсы #

PDF и код
