Модуль сенсорной клавиатуры QB098 4×4

Внедрение продукции #

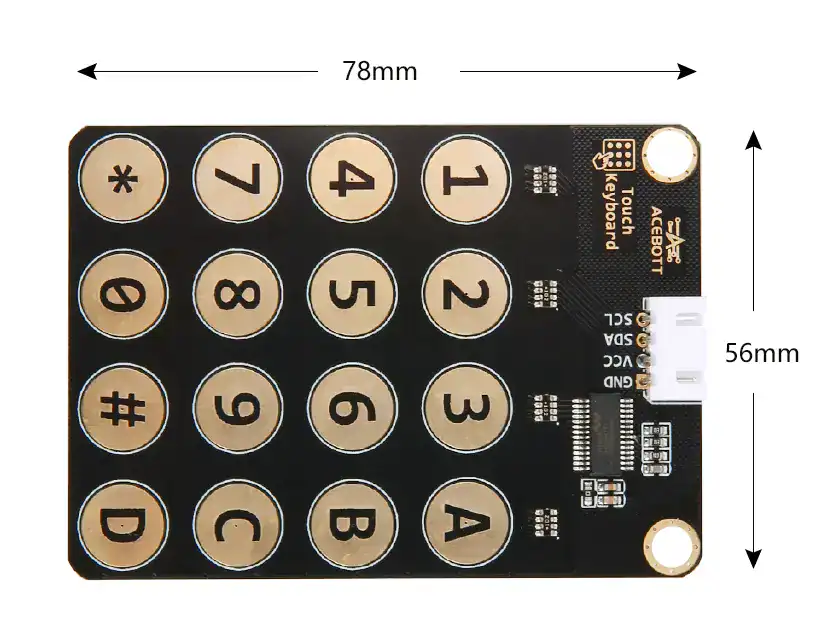

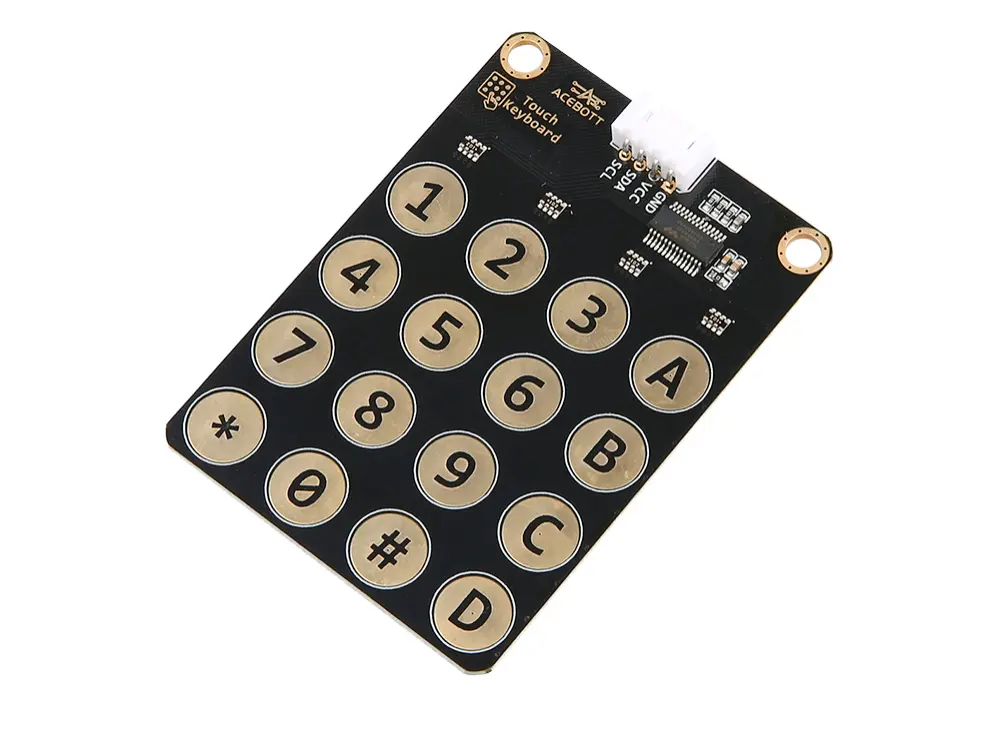

Модуль сенсорной клавиатуры 4×4 представляет собой устройство ввода, используемое для ввода данных в компьютер или другое электронное устройство. Каждая клавиша этой клавиатуры представляет собой емкостную сенсорную конструкцию с компоновкой из четырех строк и четырех столбцов, и каждая клавиша представляет определенный символ. Когда палец касается клавиши, это вызывает соответствующее изменение емкости сенсорной клавиши. Как только схема обнаружения, подключенная к клавише, обнаруживает это изменение емкости, она выводит информацию о том, что соответствующая клавиша была нажата.

Ссылка на применение: двери с паролем, калькуляторы, банкоматы, мобильные телефоны и т. д.

Спецификация параметра #

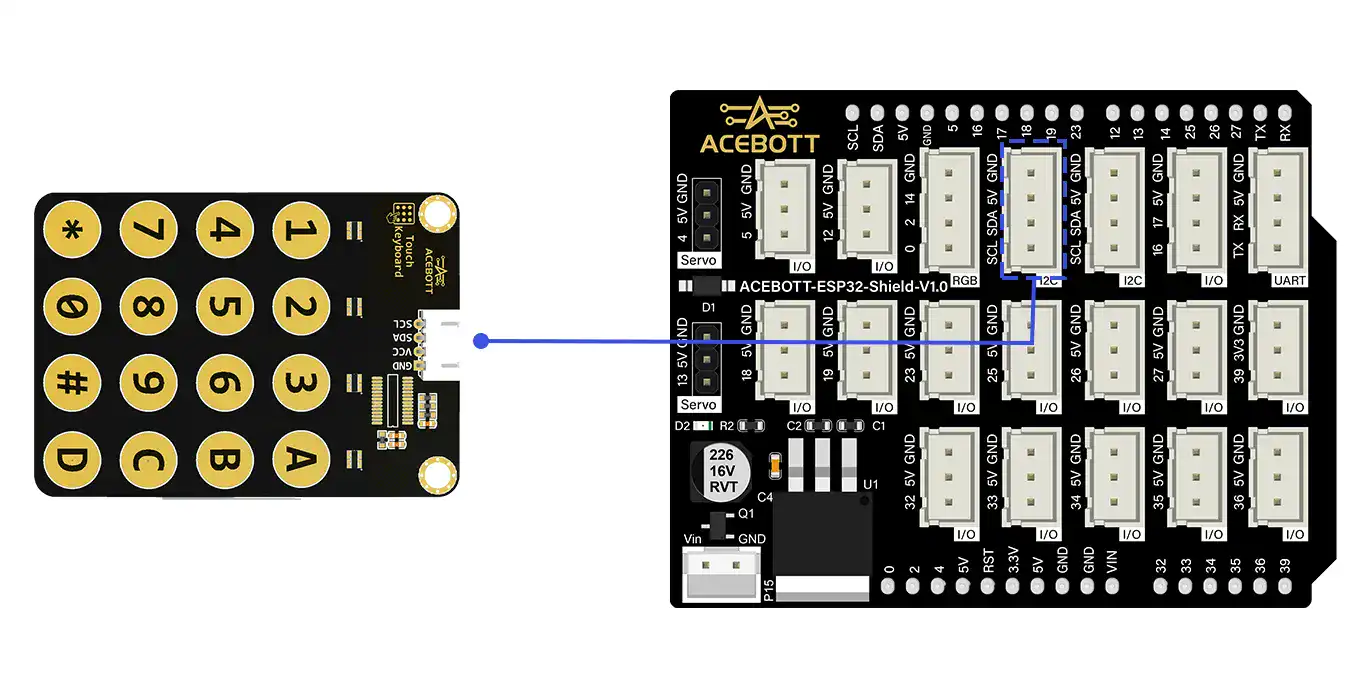

Схема подключения #

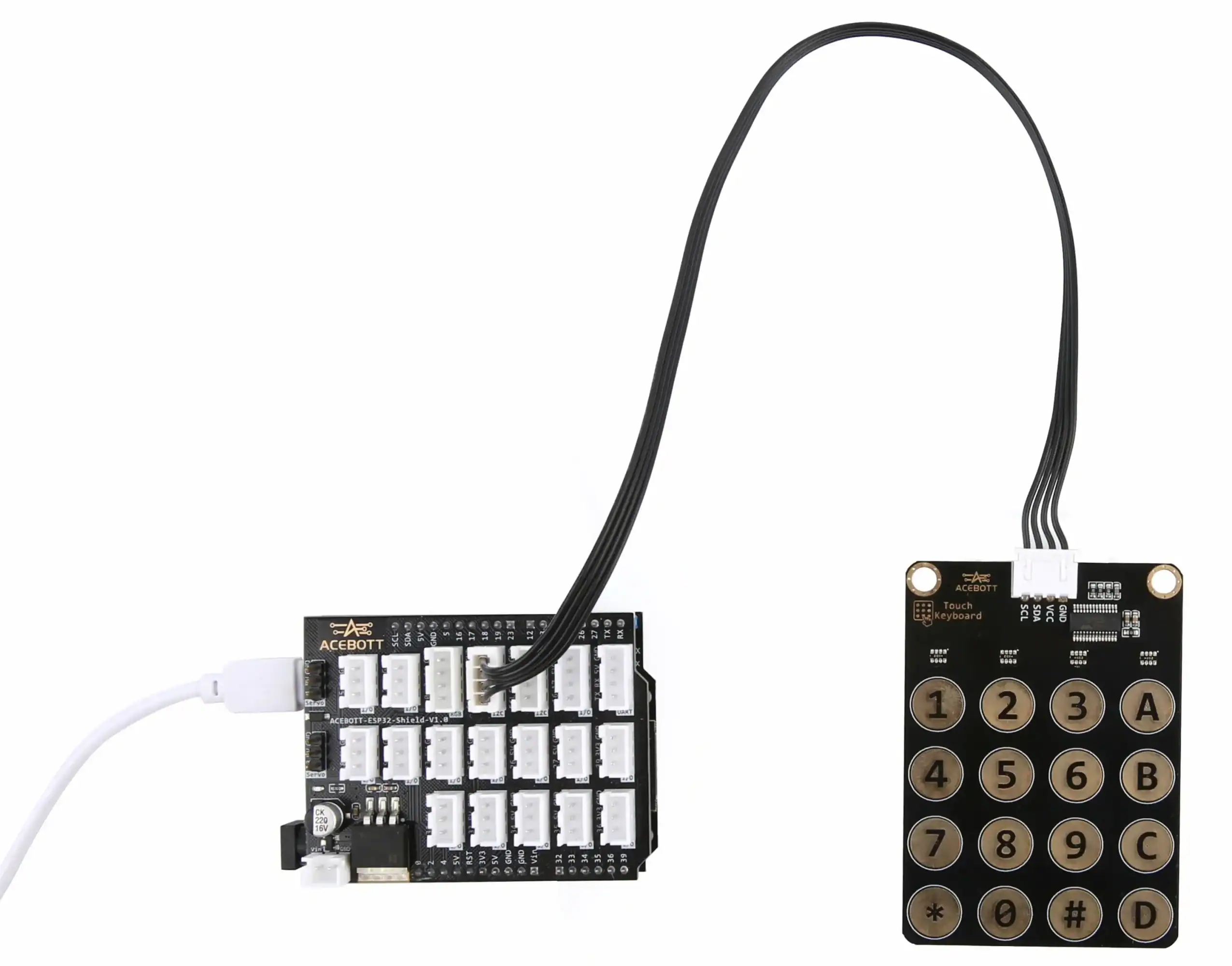

Примечание: Плата расширения прикреплена к esp32 плата контроллера.

Пример кода #

#include
ACB_KeyBoard_I2C kb;//Create a touch keyboard object
void setup() {
Serial.begin(115200);
}

void loop() {
char customKey = kb.getKey();//Get the value of a key
if(customKey){//Determine if a button is pressed
Serial.print(customKey);
delay(500);
}
}

Примечание: Если вы используете плату Arduino, подключите вывод SCL клавиатуры 4×4Touch к выводу A5 платы Arduino, а вывод SDA — к выводу A4 платы Arduino, установите скорость передачи данных 9600 и загрузите программу.

Результат испытаний #

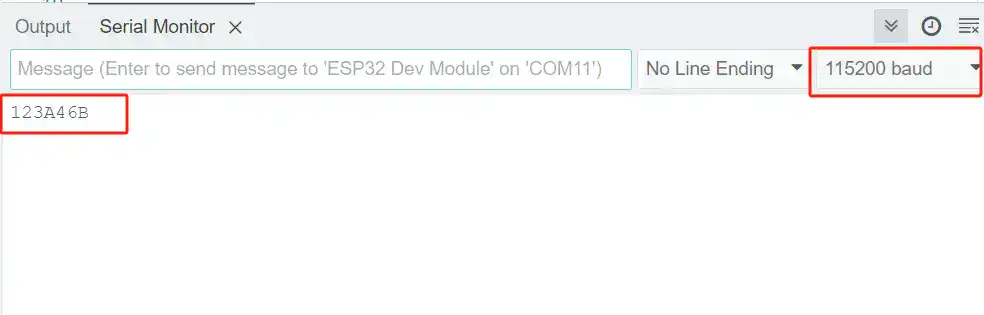

После успешного подключения цепи в соответствии со схемой соединений и успешной загрузки правильной программы при нажатии клавиши монитор последовательного порта выведет на экран соответствующее значение клавиши.

Связанные ресурсы #

PDF и код
