QB103 Датчик барометрического давления

Внедрение продукции #

Датчик барометрического давления использует чип BMP280 и объединяет две основные функции: определение температуры и определение атмосферного давления. Он может измерять атмосферное давление для предоставления информации о текущей высоте или давлении воздуха, а также может измерять температуру окружающей среды и предоставлять точные данные о температуре для температурной компенсации или других приложений мониторинга окружающей среды. В навигационных приложениях барометр также может усиливать эффект позиционирования GPS или сочетаться с датчиками IMU для достижения трехмерной навигации в помещении.

Область применения: метеостанция, внутренняя навигация, пневматический высотомер, БПЛА и т. д.

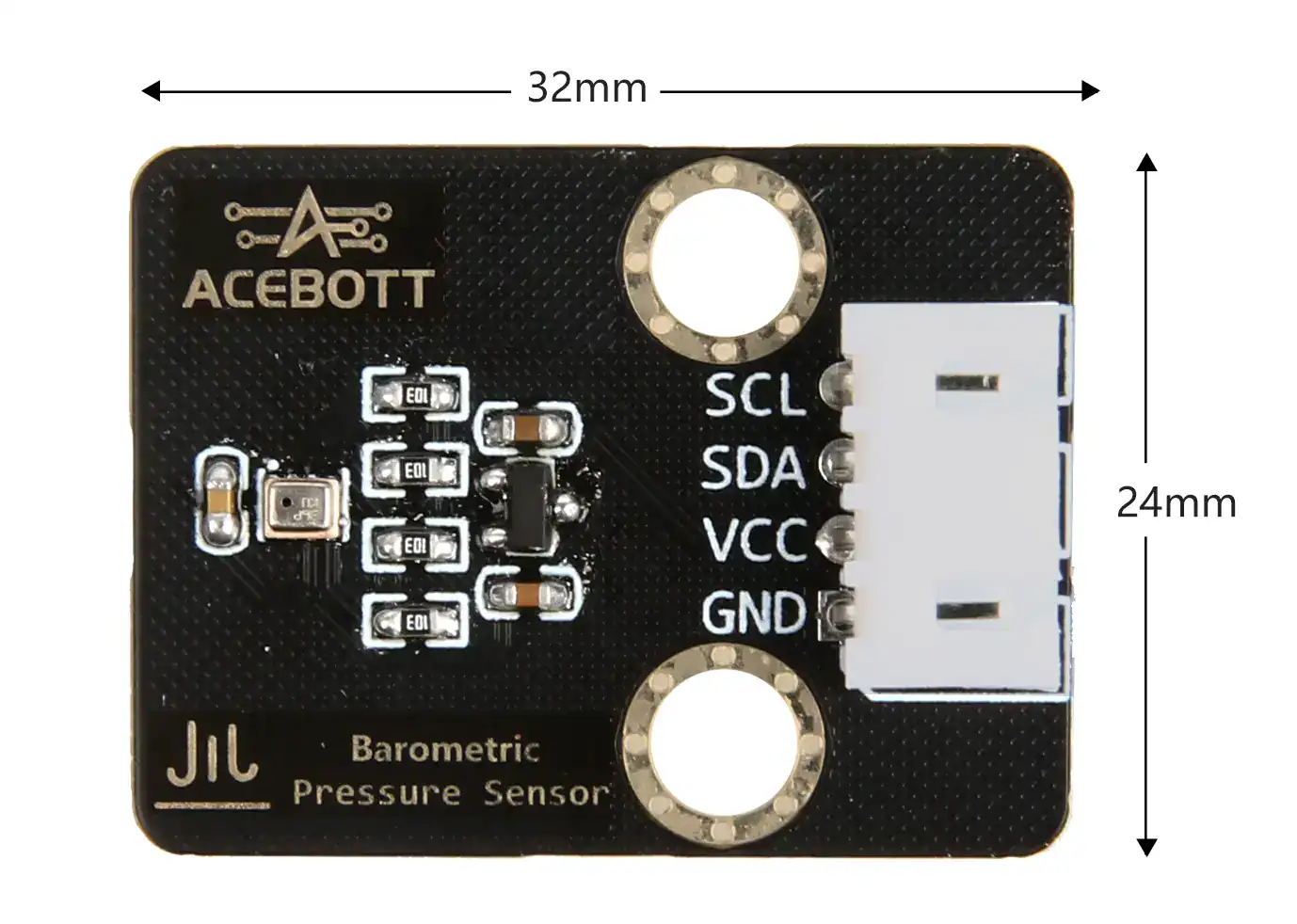

Параметр Характеристики #

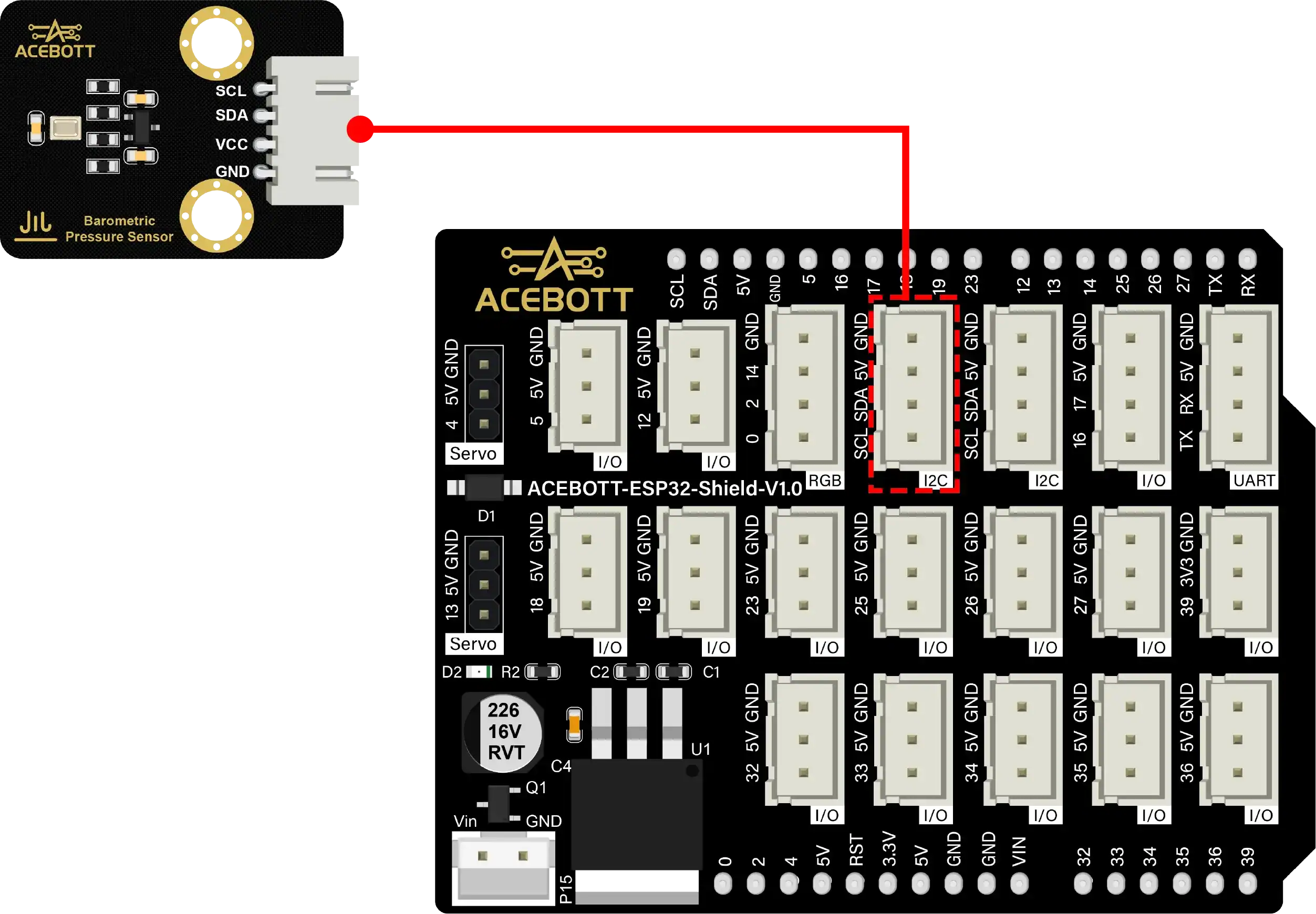

Схема подключения #

Примечание: Плата расширения прикреплена к esp32 плата контроллера.

Пример кода #

#include
ACB_Atmospheric BMP;

void setup() {
Serial.begin(115200);//Serial port initialization
BMP.Atmospheric_init();
}

void loop() {
float Temp = BMP.read("Temp");//Define the variable to read the temperature value
float Press = BMP.read("Press");//Define variables to read atmospheric pressure values
float Altitude= BMP.read("Altitude");//Define variables to read altitude values
Serial.print("Temperature: ");
Serial.print(Temp);//Print the temperature value
Serial.println(" ℃");
Serial.print("Barometric pressure: ");
Serial.print(Press);//Print the barometric pressure value
Serial.println(" hPa");
Serial.print("Altitude: ");
Serial.print(Altitude); //Print altitude value
Serial.println(" m");
Serial.println("-------------------");
delay(2000); //Refresh every two seconds
}

Примечание: Если вы используете плату Arduino, подключите вывод SCL датчика атмосферного давления к выводу A5 платы Arduino, а вывод SDA — к выводу A4 платы Arduino, установите скорость передачи данных 9600 и загрузите программу.

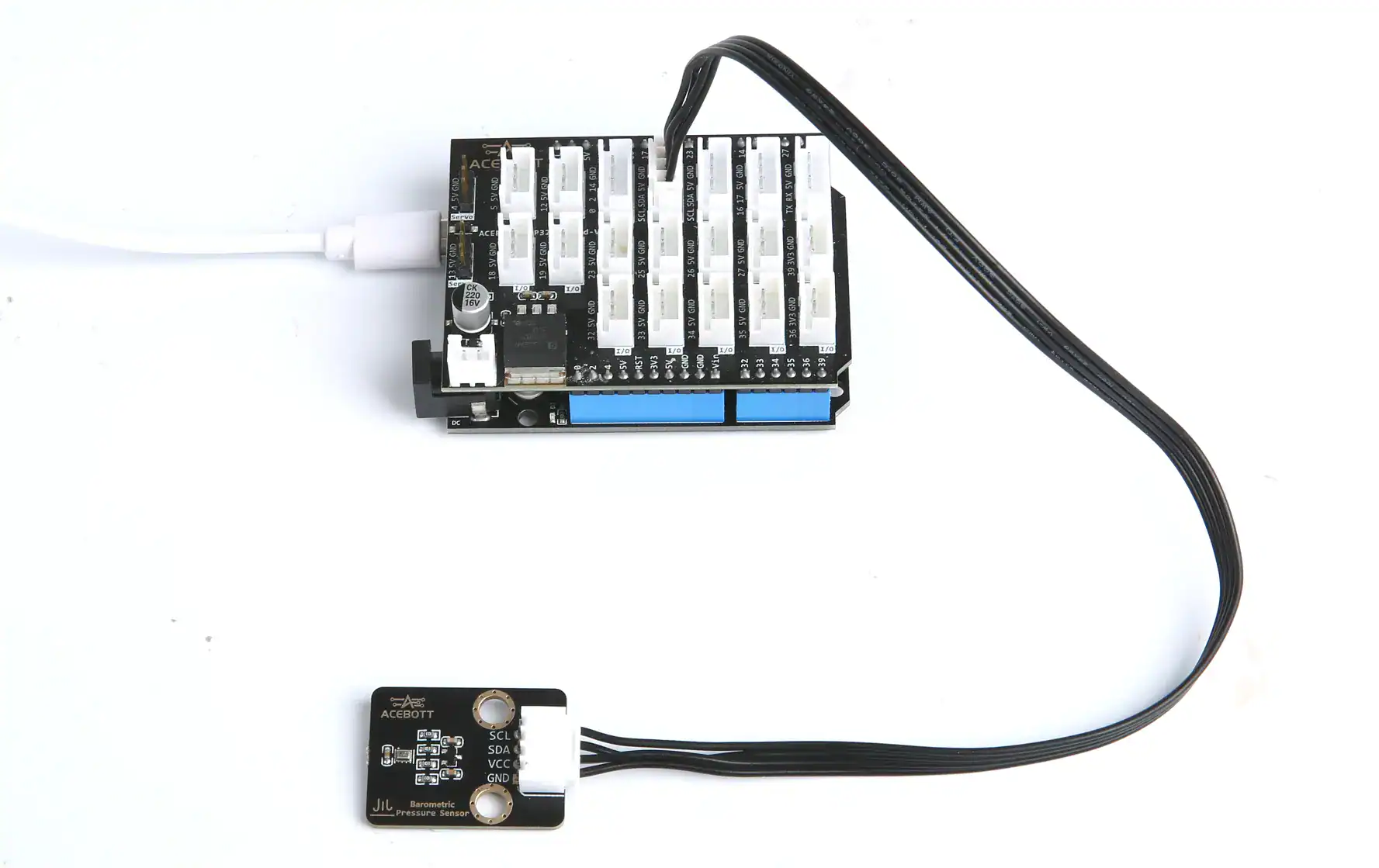

Результат испытаний #

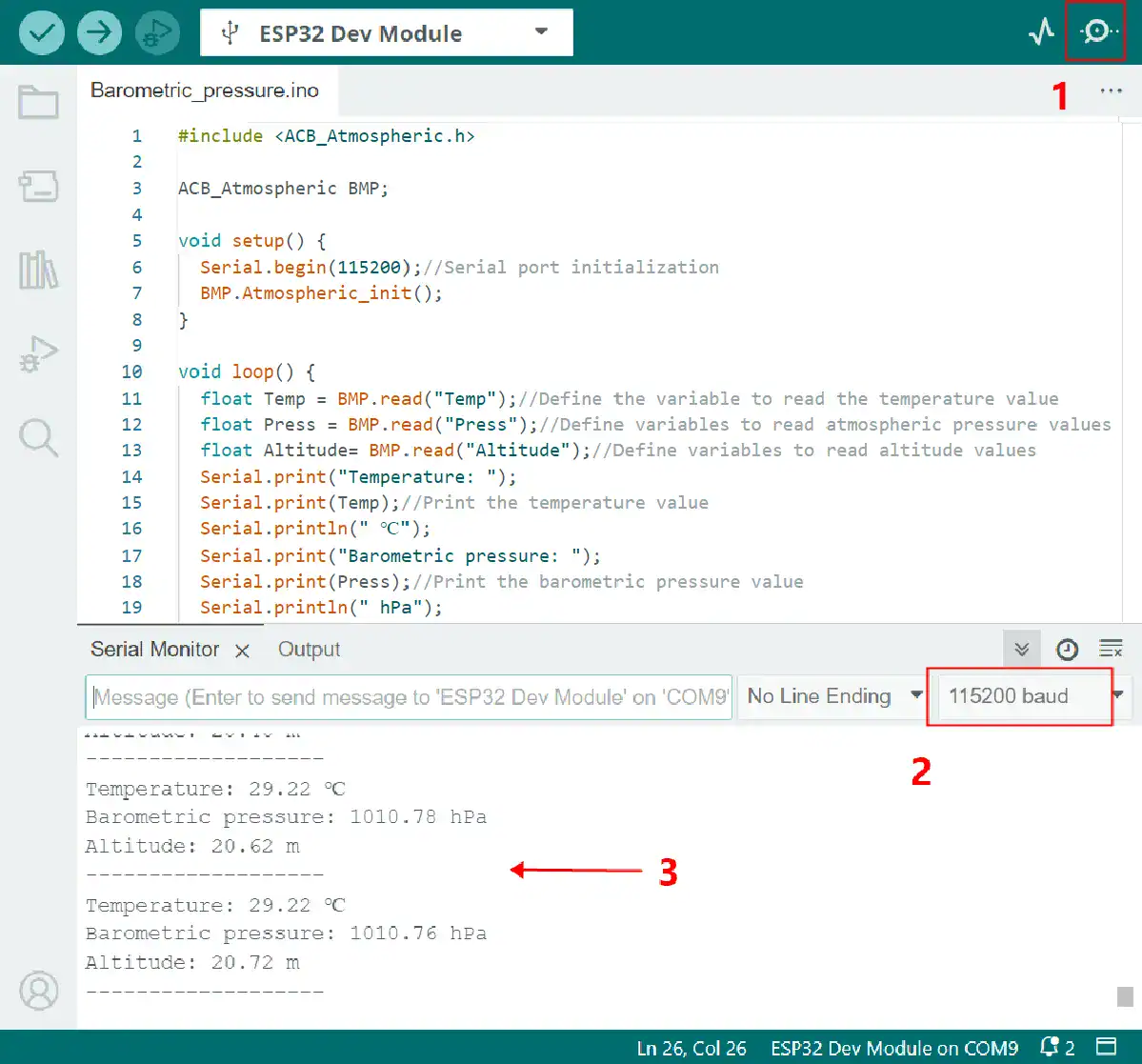

При успешном подключении проводки в соответствии со схемой электропроводки и успешной загрузке правильной программы монитор последовательного порта распечатает текущие данные о температуре атмосферного воздуха, интенсивности атмосферного давления и высоте над уровнем моря датчика атмосферного давления.

Связанные ресурсы #

PDF и код
