Датчик цвета QB105

Внедрение продукции #

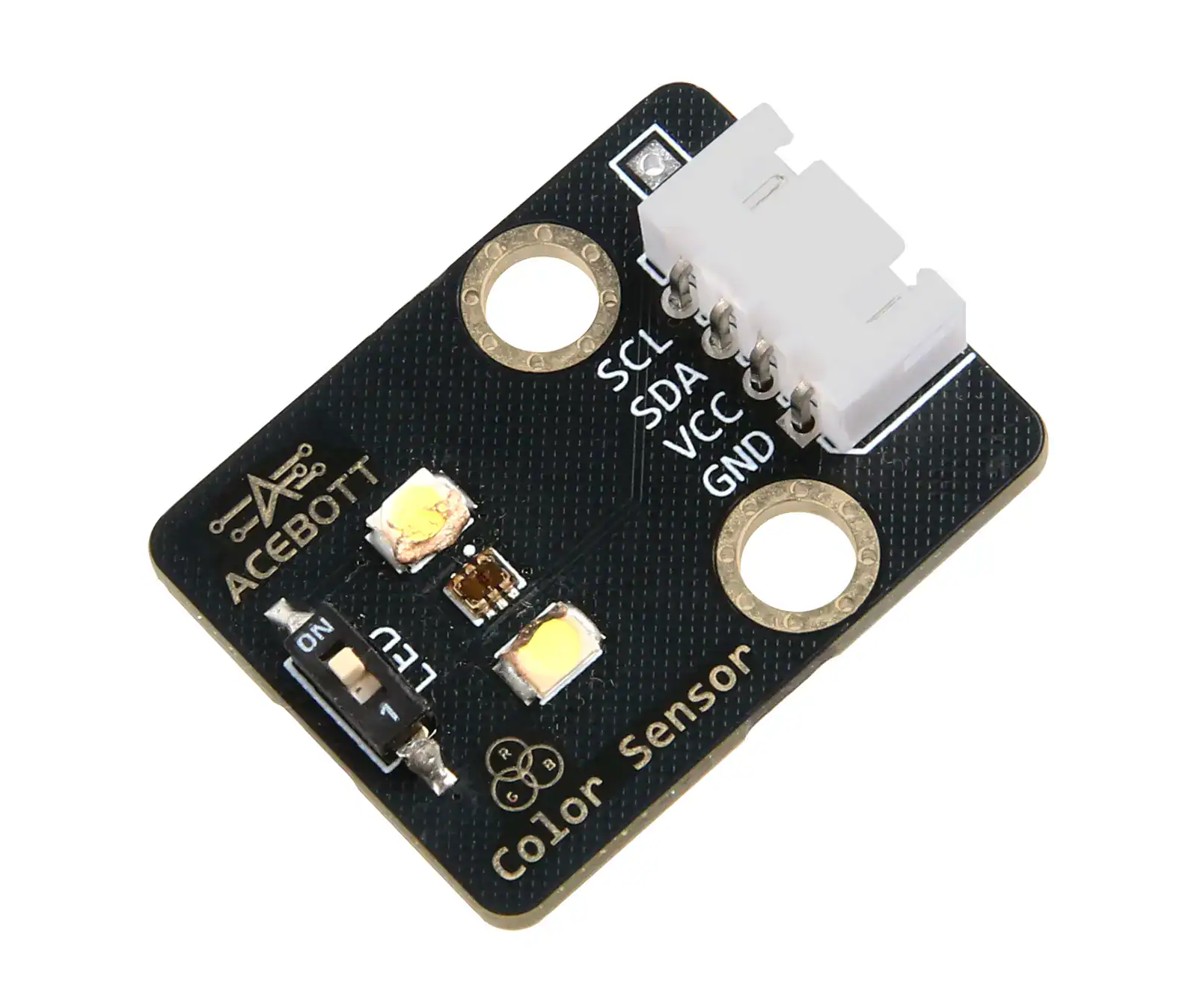

Датчик цвета — это оптическое зондирование для распознавания цвета поверхности объекта. Поддерживает три основных цвета: красный, зеленый, синий (RGB), поддерживает индукцию яркого света, может выводить соответствующее определенное значение, восстанавливать фактический цвет. На борту имеются два ярких светодиода, что позволяет датчику нормально работать в случае слабого окружающего освещения, реализуя функцию «заполнения светом».

Область применения: устройство калибровки цвета, цветной принтер, плоттер и т. д.

Спецификация параметра #

Схема подключения #

Примечание: Плата расширения прикреплена к esp32 плата контроллера.

Пример кода #

#включать //Импорт библиотеки цветового датчика



#define R “red” //Определяем имя строки

#define G «зеленый»

#define B «синий»



ACB_ColorSensor colorSensor; //Создаем объект датчика



int red_value;//Сохранение значений красного света датчика цвета

int green_value;//Сохранение значений зеленого света датчика цвета

int blue_value;//Сохранение значений синего света датчика цвета



void setup () {

Serial.begin (115200);

}



void loop () {

red_value = colorSensor.read(R);

зеленое_значение = colorSensor.read(G);

blue_value = colorSensor.read(B);

//Печать значения цвета

Serial.print(“R:”);

Serial.println(red_value);

Serial.print(“G:”);

Serial.println(зеленое_значение);

Serial.print(“B:”);

Serial.println(blue_value);

}

Примечание: Если вы используете плату Arduino, подключите вывод SCL датчика цвета к выводу A5 платы Arduino, а вывод SDA — к выводу A4 платы Arduino, установите скорость передачи данных 9600 и загрузите программу.

Результат испытаний #

После успешного подключения линии в соответствии со схемой электропроводки и успешной загрузки правильной программы включите светодиодный переключатель цветового датчика, а затем установите его на разные цвета. Монитор последовательного порта выведет данные трех основных цветов: красного, зеленого и синего.

Связанные ресурсы #

PDF и код
